Um gerador trifásico é um dispositivo elétrico que converte energia mecânica em energia elétrica de forma eficiente. Ele é composto por três bobinas separadas espacialmente em 120 graus cada, conectadas em estrela ou triângulo e alimentadas por uma fonte de energia externa, como um motor ou uma turbina. Esse tipo de gerador é amplamente utilizado na indústria e em sistemas de distribuição de energia elétrica devido à sua capacidade de fornecer corrente alternada em três fases, o que resulta em um fluxo de energia mais estável e eficiente.
Se uma indústria possui um gerador trifásico de 20 KVA e 0,2 p . u conectado a um sistema com potência de base de 160 kVA e uma tensão de base de 60kV, qual a tensão desse gerador para que ele opere com uma reatância de 2/5 p.u?

O eletromagnetismo tem seus alicerces nos princípios das cargas elétricas e na variação do fluxo magnético. À medida que as cargas elétricas se movem, elas induzem um campo magnético e, quando ocorre uma mudança no fluxo magnético, um campo elétrico é gerado. O campo magnético surge em decorrência do movimento das cargas elétricas, pois é resultante da corrente elétrica. Além disso, ele pode surgir em interações eletromagnéticas quando elas se relacionam com ímãs.

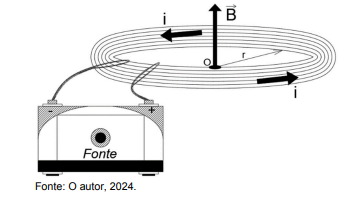

Considerando a relação entre o campo magnético e a corrente elétrica, análise a figura a seguir.







Qual o valor aproximado da intensidade da corrente elétrica que percorre esta espira circular no vácuo, com raio de π² cm, sabendo que o campo magnético produzido, através da passagem de corrente, tem módulo 2,2 . 10 ^-5 T no centro da espira?

A NBR 5410 estabelece as condições que devem satisfazer as instalações elétricas de baixa tensão, garantindo a segurança de pessoas e animais, o funcionamento adequado dos equipamentos e a conservação dos bens. Por meio dela, são estabelecidas diretrizes claras e precisas para o dimensionamento adequado dos condutores, dispositivos de proteção, equipamentos e sistemas de aterramento, entre outros aspectos fundamentais das instalações elétricas de baixa tensão. Essa norma também aborda questões relacionadas à qualidade da energia elétrica, à eficiência energética e à prevenção de acidentes, garantindo um funcionamento seguro e confiável dos sistemas elétricos em diferentes ambientes e aplicações (ABNT, 2008).
Assinale a alternativa que distingue um sistema SELV de um sistema PELV, de acordo com a norma NBR 5410.

Um transformador tem uma tensão nominal de entrada de 230V e uma tensão nominal de saída de 110V. Se a tensão de saída do transformador sem carga é de 115V e cai para 110V sob plena carga, qual é a regulação de tensão desse transformador?

Qual a capacidade, em kVAR, de um banco de capacitores necessária para elevar o fator de potência de um sistema elétrico, originalmente com uma carga de 65 kVA, e um fator de potência de 0,87 atrasado, para um fator de potência de 0,92 atrasado, considerando que o sistema está conectado a um barramento infinito.?

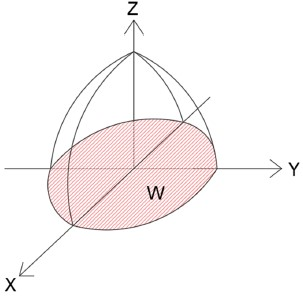

O sistema de coordenadas polares é descrito pela integral definida da função de duas variáveis essenciais, \( r \) o raio de um sólido circular e \( θ \) o ângulo de rotação sobre o eixo Z, em que ambas as variáveis possuem limites de integração. Observe a figura a seguir:



Fonte: O autor, 2024.



Sendo o volume do sólido W descrito por \( V_w=∫∫_Df(r,θ)rdrdθ \) e \( x^2 \) + \( y^2 \), o volume do sólido W limitado pelo plano XY = 0 e pela superfície \( Z=1-x^2-y^2 \) é

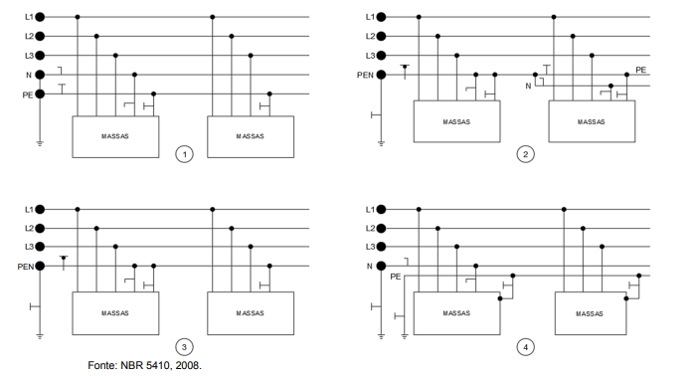

O aterramento é um conceito fundamental em diversas áreas da engenharia e da eletrônica, desempenhando um papel crucial na segurança e no funcionamento adequado de sistemas elétricos e eletrônicos. Em sua essência, de acordo com a NBR 5410, o aterramento consiste na conexão de um sistema elétrico à terra ou a um condutor de grande capacidade de condução, com o objetivo de desviar correntes elétricas indesejadas e garantir um caminho seguro para a dissipação de cargas estáticas e sobrecargas. Analise as quatro figuras a seguir.


Os tipos de esquemas de aterramento representados nas figuras são, respectivamente,

Um bloco de massa M = 2 kg está inicialmente em repouso, em uma superfície horizontal sem atrito. Em certo momento, uma força horizontal constante ‘F’ é aplicada ao bloco, causando-lhe uma aceleração constante ‘A’ durante um intervalo de tempo ‘T’. Após esse intervalo de tempo, a força é retirada e o bloco continua em movimento com velocidade constante ‘V’. Observe a figura a seguir.




Considerando essas informações, qual das afirmativas a seguir está CORRETA, de acordo com as leis de Newton?

Os sistemas de geração de energia solar fotovoltaica são compostos por módulos, inversores, dispositivos de proteção, sistema de fixação e suporte dos módulos, cabos e, por opção, há também baterias e controladores de cargas, sendo os últimos mais usuais em sistemas isolados (Abinee, 2012).
Entre as complexidades dos sistemas de geração de energia solar fotovoltaica, qual afirmativa relacionada ao sistema isolado está CORRETA?

Redes sociais, sem ambiente on-line Redes sociais, no ambiente on-line, são sites e aplicativos que operam em níveis diversos — como profissional, de relacionamento, dentre outros — mas sempre permitindo o compartilhamento de informações entre pessoas e/ou empresas. Assinale a alternativa que descreve a rede social mantida pelo grupo que anteriormente era conhecido pelo Facebook, mas também foi transferido para o nome “Meta”:
