Sobre válvulas, pode-se afirmar que:

Analise a figura abaixo.

Lança-se uma bola de beisebol de massa m a uma velocidade \( ν_1 \) contra um taco. Após ter sido rebatida, a bola tem uma velocidade \( ν_2 \) na direção do ângulo \( θ \), conforme mostra a figura acima. Se o contato entre a bola e o taco dura um intervalo de tempo \( \Delta t \). Assinale a opção que corresponde a uma expressão para o módulo da força impulsiva média, sabendo que todos os dados são não nulos e estão no S.I.

Um engenheiro pretende projetar um sistema de reaproveitamento de energia dos gases de exaustão de um navio. O sistema utilizará os gases de exaustão a 477 ºC como reservatório quente e a água do mar a 27 ºC como reservatório frio. Qual será a eficiência máxima permitida para esse sistema?

Nas tubulações, existem diversas conexões que fazem papéis de acordo com uma finalidade específica. Dentre as opções abaixo, assinale a que apresenta somente conexões que realizem o fechamento da extremidade de um tubo.

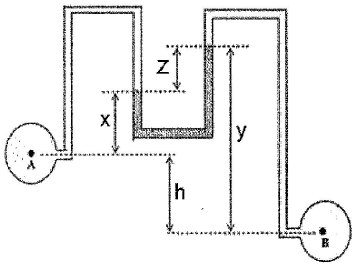

Observe a figura abaixo.

Duas canalizações transportam água sob pressão em regime de escoamento forçado. Para determinar o módulo da diferença de pressão entre dois pontos, A e B, dessas canalizações, utiliza-se um manômetro diferencial de mercúrio. Sabe-se que a diferença de nível entre os centros das seções A e B é h=7,6 m e que a deflexão do mercúrio no manômetro é z = 0,77 m. Com base nessas informações, assinale a opção que apresenta corretamente a diferença de pressão entre os pontos A e B.

Dados:

- Peso específico da água: \( γ \) = 1000 kgf/m³

- Peso específico do Mercúrio: \( γ \) = 13600 kgf/m³

Segundo Shigley (2016), qual é a forma de lubrificação obtida pela introdução de lubrificante (as vezes ar ou água) na área de suporte de carga, a uma pressão alta o suficiente para separar as superfícies com um filme relativamente espesso de lubrificante e que não requer o movimento de uma superfície em relação a outra?

A respeito dos amplificadores de potência, analise as afirmativas abaixo e assinale a opção correta.

I - A eficiência (em potência) de um amplificador aumenta partindo da classe A até a classe D.

II - O amplificador de classe C é projetado para operar com sinais pulsados/digitais.

III - A saída de um amplificador de classe AB é polarizada para uma operação em menos de 180º.

IV - Para garantir saída para o ciclo de operação (360º) com amplificadores de classe B, são necessárias duas operações: uma para o semiciclo positivo e outra para o negativo.

V - A distorção em amplificadores não ideais pode ser descrita por meio de sua frequência fundamental e seus componentes harmônicos.

Simplifique a expressão \( y=\overline{(A+B)}\overline{C}+A\overline{BC}+B(\bar{C}+\bar{A})AB+AC \) e assinale a opção correta.

Observe o circuito abaixo com as chaves S1 e S2 inicialmente abertas e assinale a opção correta.

Dados:

No instante t = 0 s, a chave S₁ é fechada;

No instante t = 30 ms, a chave S₁ é aberta e a chave S₂ é fechada; e

e^-2 = 0,14.

Uma máquina térmica é composta por um refrigerador acoplado a um motor da seguinte forma:

I. O calor da fonte quente do refrigerador é utilizado como fonte quente do motor, com temperatura de 27ºC.

II. O motor fornece um trabalho de 2,4kW, com um rendimento de Carnot de 0,6.

III. A fonte fria do refrigerador está a 7ºC.

IV. Considere as máquinas como Carnotianas.

A partir do exposto acima, calcule o trabalho do refrigerador (em kW) e assinale a opção correta.
