Analise as figuras abaixo.

O sistema 1, oscila em um piso sem atrito, com um bloco de massa m e uma mola com constante elástica k₁. Deseja-se obter um período de oscilação 50% maior, para isso, utiliza-se uma mola de constante elástica k₂ em série com a primeira conforme ilustrado no sistema 2.

Com base nessas informações, assinale a opção correta, para que o novo sistema atinja o objetivo proposto:

Para determinar se um material apresenta uma transição dúctil-frágil com a diminuição da temperatura, utiliza-se o ensaio de:

Uma partícula desloca-se no eixo x, partindo do repouso em \( x=0 \), e tem sua aceleração dada pela seguinte relação \( a(x)=90-6x^2 \), onde \( x \) dado em metros e \( a \) é dado em \( \large{m \over s^2} \).

A posição em que a partícula muda o sentido do movimento é um número entre:

Analise as afirmativas sobre ferros fundidos abaixo.

I. O ferro fundido nodular é caracterizado pela sua ductibilidade, tenacidade e resistência mecânica superiores, resultantes da forma da grafita em sua microestrutura.

II. O ferro fundido cinzento é um dos mais utilizados, devido às suas características de fácil fusão, boa resistência mecânica e excelente usinabilidade.

III. O ferro fundido branco tem elevada dureza e resistência ao desgaste devido à presença de carbono livre em sua microestrutura.

Assinale a opção correta.

A função diferenciável \( y=f(x) \) é tal que \( ∀ x ∈ \) Dom(f), o ponto (x,f(x)) é solução da equação \( xy^3+2xy^2+x=8 \). Sabe-se que f(2)=1. Com base nessas informações, calcule f'(2) e assinale a opção correta.

Observe a figura abaixo.

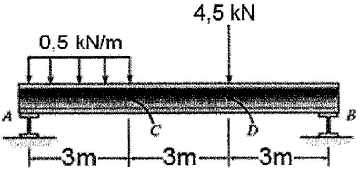

A barra verificada na figura abaixo é biapoiada em A e B. Determine o módulo do momento fletor na seção C, sabendo que os apoios A e B exercem somente forças na direção vertical e assinale a opção correta.

Sobre o processo de soldadem, pode-se afirmar que:

Segundo Jabardo (2002), os sistemas de refrigeração que utilizam recirculação de líquido possuem algumas desvantagens. Assinale a opção que apresenta uma delas.

Analise a figura abaixo.

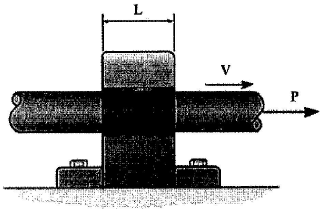

Uma força P faz com que o eixo de diâmetro D deslize através do mancal lubrificado com velocidade constante V. O lubrificante pode ser considerado um fluido Newtoniano e o perfil de velocidade entre o eixo e o mancal linear. O espaço destinado à lâmina de fluído lubrificante entre o eixo e o mancal possui dimensão h ao longo da direção radial. Determine a expressão que representa a viscosidade e assinale a opção correta.

Analise a figura abaixo.

Considere o túnel de vento, com seção retangular constante, da figura, no qual um modelo de avião em escala reduzida está sendo usado para testes. Nas condições de projeto, o perfil da velocidade na entrada pode ser suposto constante, igual a um valor V_m. A altura do canal é 2h, a profundidade vale w e o comprimento vale L. Na saída, bem longe do modelo, o perfil medido é parabólico, indicado pela expressão:

V = u(y) = K[1 - (y/h)²]

onde y é a cota medida a partir da metade do canal. O fluido é considerado incompressível e o sistema se encontra em regime permanente. Sendo assim, o valor de K na expressão acima vale:
