Uma carga de 120 kg está sendo suportada por dois cabos, AC de 3 metros, e BC de 4 metros, conforme a figura abaixo.

Uma força horizontal F é aplicada diretamente ao ponto C. Considere que o sistema está em equilíbrio, que o ângulo entre os cabos AC e BC é 90º, e que g=10m/s², calcule o módulo da força F para que a tração no cabo "BC” seja nula e assinale a opção correta.

Sobre um motor Diesel de 4 tempos, pode-se afirmar que seus tempos são:

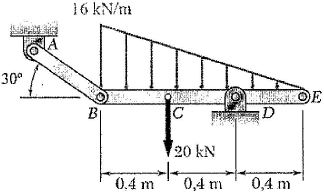

Analise a figura abaixo.

O vínculo AB, conforme a figura acima, deve ser feito de um aço no qual o limite da tensão normal é 350 MPa. Determine a área da seção transversal AB para a qual o coeficiente de segurança seja 3,50, supondo que o vínculo seja reforçado adequadamente ao redor dos pinos em A e B.

Em relação aos processos de fabricação mecânica, assinale a opção correta.

Segundo Falco (1998), turbobombas ou dinâmicas são máquinas nas quais a movimentação do líquido é produzida por forças que se desenvolvem na massa líquida, em consequência da rotação de uma roda (impelidor) com certo número de pás especiais. A distinção entre os diversos tipos de turbobombas é feita fundamentalmente em função da forma como o impelidor cede energia ao fluido, bem como pela orientação do fluido ao sair do impelidor. Qual das bombas NÃO se enquadra na classificação apresentada?

Analise a figura abaixo.

Enche-se um reservatório, no formato de um cone circular reto invertido, de cerveja a uma taxa de 0,5 m³/s. O vértice está a uma distância de 30 m do topo e o raio do topo vale 10 m. Com que velocidade o nível de cerveja está subindo no momento em que h = 10 m?

Os cilindros são componentes importantes de um motor Diesel. Em motores de grande potência, é conveniente a adoção de cilindros removíveis (ou camisas) visando otimizar o processo de fabricação, sobretudo dos blocos. Além disso, pode-se classificar as camisas de acordo com o contato, ou não, com a agua de refrigeração, sendo elas úmidas ou secas. Contudo, existem fatores que causam a deteorização de uma camisa úmida, são eles:

Considere que as anteparas de um compartimento são fabricadas em madeira compensada com espessura 15mm e possuem revestimento isolante de amianto com espessura 50mm.

O lado interno da antepara é mantido a 25 *C enquanto o lado externo é mantido a 40 ºC. Deseja-se substituir o isolante térmico para lã de vidro. Qual devera ser a espessura do novo isolante para manter as mesmas temperaturas interna e externa, porém reduzindo a transferência de calor em 50%?

Dados: k_madeira=0,1 W/m; K; k_amianto=0,1 W/m K; e k_{lã de vidro}=0,04 W/m K.

Analise a figura abaixo.

O braço OA gira ao redor de O, conforme figura acima, e seu movimento está definido pela relação \( θ=at^2 \), onde \( θ \) está expresso em radiano e t em segundos. O cursor B desliza ao longo do braço, sendo seu deslocamento em relação a O dado por \( r = b - ct² \), onde r é expresso em metros e t em segundos. Determine o módulo da velocidade do cursor, em \( \large{m \over s} \),  quando \( θ=1 \) rad, sabendo
que a, b e c são números positivos não nulos e assinale a opção correta.

Com relação a Trocadores de Calor, assinale a opção correta.
