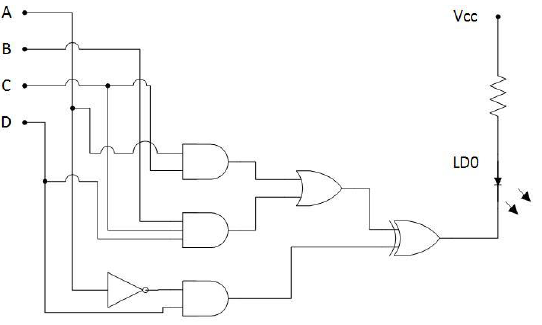

Determine a função Booleana S diretamente do circuito lógico acima.
Provas
Os disjuntores de potência são equipamentos destinados à manobra e à proteção de circuitos, capazes de interromper grandes potências de curto circuito. A Figura acima mostra um tipo de disjuntor ainda muito encontrado nas indústrias.
Nesse tipo de disjuntor, a realização da manutenção requer, fundamentalmente, cuidados com os seguintes itens:
Provas
Nesse sistema, a válvula W deve ser aberta para permitir a entrada de gás, sempre que duas ou mais válvulas de saída estiverem abertas, ou quando a pressão no interior do tanque estiver abaixo do mínimo desejado.
Qual é o circuito digital que deve ser usado para produzir o sinal de comando da válvula W?
Provas
O esquema acima representa um circuito lógico combinacional. Nos testes 1, 2 e 3, especificados na Tabela abaixo, os níveis zero lógico serão representados por “0” e o nível um lógico será representado por “1”, e indicam a excitação das entradas X, Y, Z e W ou o nível lógico da saída S do circuito investigado.
Qual o nível lógico esperado na saída S para os testes 1, 2 e 3, respectivamente?
Provas
Os circuitos I e II da Figura acima representam duas aplicações práticas usando-se amplificadores operacionais.
Quais são, respectivamente, essas aplicações?
Provas
Considere que o transistor Q1 apresenta parâmetro β = 80, |VBE| = 0,7 V quando conduzindo corrente elétrica e |VCE| = 0,2 V quando operando em saturação.
Dessa forma, a potência média, em watts, dissipada pelo resistor de carga RL é
Provas
Qual é a correspondente forma de onda da corrente iD no diodo?
Provas
Esse circuito foi projetado de modo que uma determinada letra acenderá somente quando o seu respectivo sinal de comando digital assumir um nível lógico alto.
O objetivo desse circuito é fazer com que as letras acendam e apaguem, repetindo a ordem mostrada pelo diagrama apresentado. Nessa sequência, as três começam apagadas, e, depois, as letras vão acendendo uma a uma até que todas estejam acesas ao final da sequência.
Para realizar a sequência de acendimento desejada, o circuito combinacional deve produzir os sinais de comando dos flip-flops tipo D, através do seguinte par de funções lógicas:
Provas
Analise as alternativas quanto aos conceitos dos dispositivos em destaque.
I. Transcodificador é um circuito combinacional que ativa uma saída diferente para cada código diferente colocado em suas entradas.
II. Multiplexador tem como função transmitir mais de um canal de informação através de um mesmo meio físico, por compartilhamento de tempo ou de frequência.
III. Contador em anel tem como base o registrador de deslocamento. A diferença é a interligação de saída com a entrada. Desta forma, os bits ficarão circulando indefinidamente neste dispositivo.
IV. Decodificador é o circuito combinacional capaz de transformar um código, em binário, em outro, também em binário.
Estão INCORRETAS apenas as afirmativas
Provas
A figura apresentada refere-se ao circuito
Provas
