Foi solicitado a um engenheiro que determinasse qual a tensão eficaz de saída máxima em inversores que utilizam modulação por largura de pulso, desprezando as quedas de tensão e perdas nos demais dispositivos. Considere as configurações apresentadas a seguir.

I - Inversor monofásico meia ponte, tensão de saída igual a 1/2 da tensão cc de entrada
II - Inversor monofásico meia ponte, tensão de saída igual a 1/3 da tensão cc de entrada
III - Inversor monofásico ponte completa, tensão de saída igual a 1/2 da tensão cc de entrada
IV - Inversor monofásico ponte completa, tensão de saída igual a 1/3 da tensão cc de entrada
V - Inversor monofásico ponte completa, tensão de saída igual à tensão cc de entrada

Estão corretas

Considere um resistor identificado com o seguinte código de cores:

1ª Faixa: Amarelo
2ª Faixa: Violeta
3ª Faixa: Laranja
4ª Faixa: Ouro

O valor da resistência elétrica deste componente é igual a

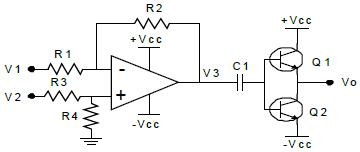

Considere o circuito dado pela figura a seguir, para analisar as afirmativas sobre o seu funcionamento.

I – Caso R1=R2=R3=R4, a tensão na saída do amplificador operacional é V3 = V1 – V2.

II – As componentes de corrente contínua presentes nas entradas V1 e V2 não são amplificadas pelo estágio transistorizado de saída.

III – A configuração push-pull complementar do amplificador transistorizado evita que ocorra a distorção de crossover.

Está(ão) correta(s)

Sobre as leis de controle mais empregadas em sistemas de controle automático, considere o que se afirma a seguir.

I – Os controladores PI são empregados para obter erro nulo em regime permanente em sistemas sujeitos a distúrbios constantes.

II – Os controladores de atraso de fase são empregados para melhorar o desempenho em regime permanente em sistemas sujeitos a distúrbios de alta frequência.

III – Os controladores PID podem ser empregados para a melhoria do desempenho dos sistemas tanto em regime transitório quanto em regime permanente.

Está (ão) correta (s)

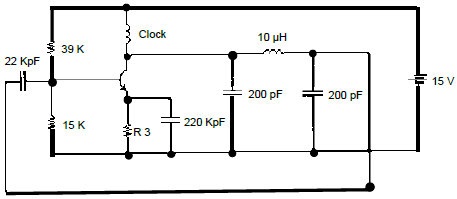

O circuito abaixo é de um oscilador conhecido pelo nome de Oscilador Colpits. As capacitâncias do transistor e as parasitas são desprezadas e as condições de oscilação foram todas satisfeitas.A indutância do indutor do circuito !$ \pi !$ da rede !$ \beta !$ é de 1 (um) micro Henry e os capacitores, da mesma rede, são de 200 pico Farads. Assim,o circuito oscilará, aproximadamente, em

Observe algumas fontes de alimentação lineares cujos circuitos esquemáticos são mostrados nas figuras a seguir.

Assumindo-se que

1 - todos os circuitos são alimentados por uma tensão contínua V_i = 15 V;
2 - todos os circuitos são projetados para resultar em uma tensão de saída regulada igual a V_o = 9 V;
3 - as polaridades desejadas para as tensões de entrada e saída são as indicadas nas figuras.

Qual(is) circuito(s) esquemático(s) é(são) correto(s)?

Considere o circuito combinacional e seus sinais de entradas mostrados nas figuras abaixo.

Com base nas formas de onda das entradas A, B e C, em que pontos poderão ocorrer transientes no sinal de saída Z ocasionados por retardos (tempo de propagação) não uniformes nas portas lógicas?

Os valores da sequência de saída normal Q de um flip-flop RS correspondentes às sequências de pulsos para S={0 1 1 1 1 1 0 1} e R={1 1 0 1 0 1 1 1} é

Considere o programa em linguagem ANSI C listado abaixo. A numeração de linhas foi colocada apenas para referenciar o número da linha nesta questão.

Analise as seguintes afirmativas:

I - A saída do programa na tela é: 0 9 2.00.
II - A linha 18 nunca é executada.
III - Pode-se afirmar que, no final da execução do programa, o valor de a[1] é 27.
IV - A linha 19 corresponde a um comentário no programa.

Está(ão) correta(s)

Um sensor de temperatura modelo LM 335 gera um sinal de tensão de saída de 10 mV/°K. A saída do sensor é conectada na entrada de um circuito condicionador, como mostrado na figura a seguir. Qual é o intervalo de tensões de saída do circuito condicionador correspondente a um intervalo de temperaturas de -10ºC até 50°C?
