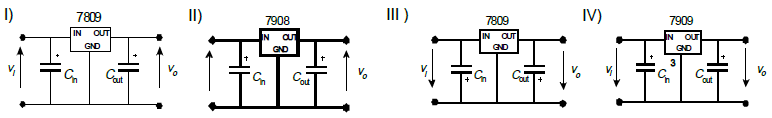

Observe algumas fontes de alimentação lineares cujos circuitos esquemáticos são mostrados nas figuras a seguir.
Assumindo-se que
1 - todos os circuitos são alimentados por uma tensão contínua Vi = 15 V;
2 - todos os circuitos são projetados para resultar em uma tensão de saída regulada igual a Vo = 9 V;
3 - as polaridades desejadas para as tensões de entrada e saída são as indicadas nas figuras.
Qual(is) circuito(s) esquemático(s) é(são) correto(s)?
