Se o diodo de potência está no modo de condução direta e sua corrente direta é reduzida a zero, ele continua conduzindo devido aos portadores minoritários que permanecem armazenados na junção pn e no material semicondutor propriamente dito. Os portadores minoritários requerem um certo tempo para se recombinar com as cargas opostas e serem neutralizados. Esse tempo é chamado de

Sobre o uso de chaves de partida para o acionamento de motores de indução, analise as afirmativas abaixo.

I - São aspectos negativos da chave compensadora a limitação do número máximo de manobras por hora, o volume ocupado e a necessidade do motor a ser conectado apresentar a possibilidade de ser ligado no mínimo em duas tensões diferentes.

II - São aspectos positivos da chave estrela-triângulo o menor preço, quando comparado a outros tipos de chaves de partida, e a inexistência de restrição no número de manobras.

III - São vantagens da chave eletrônica de partida suave a possibilidade de controlar melhor a aceleração do motor na partida e a inexistência de restrição quanto ao tipo de ligação dos enrolamentos do motor.

Está(ão) correta(s)

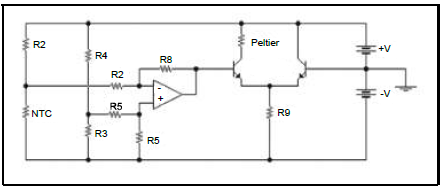

Um termistor NTC é um resistor que varia a sua resistência dependendo da temperatura. Um Peltier é um dispositivo que diminui a sua temperatura quando a corrente que passa por ele aumenta, sendo usado em encapsulamentos de dispositivos emissores de luz (LED e LASER), para resfriamento das junções. No circuito abaixo, NTC é um termistor e P é um Peltier. Quer-se analisar a topologia do circuito somente quanto a sua funcionalidade, supondo que o operacional e os transistores estão corretamente polarizados.

Com base na análise do circuito, pode-se concluir que

Considere os diagramas esquemáticos de circuitos eletrônicos empregados na implementação de leis de controle analógicas apresentados a seguir, onde e é o sinal de erro e u a ação de controle.

Os circuitos analógicos que implementam as leis de controle por avanço de fase, PI, PID e PD, nessa ordem, são, respectivamente, os mostrados nas figuras

Foram apresentados ao engenheiro de uma empresa dois diagramas esquemáticos simplificados de circuitos elétricos de conversores cc-cc não isolados, conforme mostrado nas figuras X e Y, para que ele descobrisse qual é a figura adequada a sua nomenclatura. Tendo essa situação em mente, considere o que segue.

I - A figura X é um conversor elevador (Boost).
II - A figura X é um conversor abaixador (Buck).
III - A figura Y é um conversor elevador (Boost).
IV - A figura Y é um conversor abaixador (Buck).

Estão corretas

Qual é a função lógica (Z) realizada pelo circuito mostrado na figura?

Com relação à tecnologia de componentes eletrônicos empregados nas placas de circuito impresso, assinale verdadeiro (V) ou falso (F) em cada afirmativa.

( ) Na tecnologia de montagem PTH, os pinos ou terminais dos componentes eletrônicos são soldados através de furos na placa de circuito impresso.

( ) A tecnologia de montagem SMD é adequada ao uso de máquinas insersoras de componentes, denominadas pick and place ou chip placer.

( ) Os componentes PTH exigem máquinas especiais para montagem e soldagem do componente na placa.

A sequência correta é

Sobre o aterramento de proteção, é correto afirmar que ele consiste

O programador do software de um controlador lógico programável mostrou ao engenheiro responsável os seguintes endereçamentos digitais do controlador programável:

(1) I: 15/03
(2) Q: 07/02

Assinale a alternativa CORRETA.
