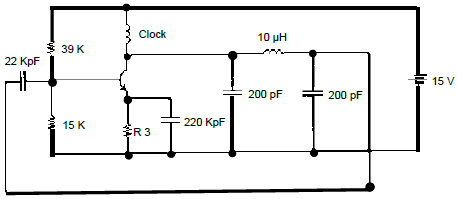

O circuito abaixo é de um oscilador conhecido pelo nome de Oscilador Colpits. As capacitâncias do transistor e as parasitas são desprezadas e as condições de oscilação foram todas satisfeitas.A indutância do indutor do circuito !$ \pi !$ da rede !$ \beta !$ é de 1 (um) micro Henry e os capacitores, da mesma rede, são de 200 pico Farads. Assim,o circuito oscilará, aproximadamente, em
