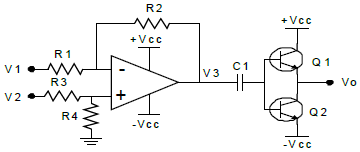

Considere o circuito dado pela figura a seguir, para analisar as afirmativas sobre o seu funcionamento.

I – Caso R1=R2=R3=R4, a tensão na saída do amplificador operacional é V3 = V1 – V2.

II – As componentes de corrente contínua presentes nas entradas V1 e V2 não são amplificadas pelo estágio transistorizado de saída.

III – A configuração push-pull complementar do amplificador transistorizado evita que ocorra a distorção de crossover.

Está(ão) correta(s)
