Considere que o sistema elétrico de potência mostrado na figura acima opere em regime permanente, em um ponto de operação apropriado, de modo que os despachos dos geradores e a demanda da carga sejam atendidos. As tensões nos barramentos são ajustadas de acordo com a modelagem usual utilizada para cálculo de fluxo de carga. Nesse sistema, as resistências e as capacitâncias das linhas de transmissão que chegam à carga são desprezíveis. Todos os dados no diagrama são fornecidos em pu, exceto as fases das tensões, que são dadas em graus. A magnitude da tensão na barra é mantida igual a 1,0 pu em razão da conexão, nessa barra, de um elemento passivo de circuito (indutor ou capacitor), de impedância Z.

Considerando as informações acima, julgue o item que se segue, a respeito da operação do sistema elétrico de potência em regime permanente.

Considerando apenas o fluxo de potência ativa, a barra swing(oscilante) precisa gerar 1,0 pu de potência ativa para que a carga possa ser atendida em seu consumo.

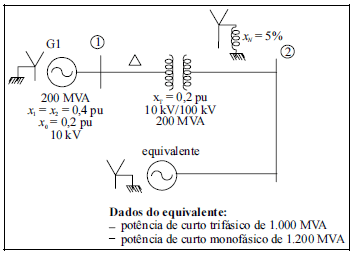

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência utilizado para cálculo de faltas. Considere que o sistema esteja funcionando em condições normais, com as tensões em todas as barras aproximadamente iguais à nominal. No cálculo em questão, são consideradas apenas as reatâncias de sequência dos equipamentos. O gerador G1 tem reatância de sequência negativa igual à de sequência positiva. No caso do equivalente, as reatâncias devem ser calculadas a partir das potências de curto-circuito trifásico e monofásico informadas. Todas as reatâncias de sequência do transformador são iguais. Considerando que a base de tensão no gerador G1 seja 10 kV e que a base de potência do sistema seja igual a 100 MVA, julgue o item subsequente.

Para se calcularem as correntes, em amperes, a partir de dados conhecidos em pu, é correto utilizar as bases de corrente nas barras e iguais a !$ { \large 10.000 \over \sqrt{3}} !$ A e a !$ { \large 1.000 \over \sqrt{3}} !$ A, respectivamente.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência utilizado para cálculo de faltas. Considere que o sistema esteja funcionando em condições normais, com as tensões em todas as barras aproximadamente iguais à nominal. No cálculo em questão, são consideradas apenas as reatâncias de sequência dos equipamentos. O gerador G1 tem reatância de sequência negativa igual à de sequência positiva. No caso do equivalente, as reatâncias devem ser calculadas a partir das potências de curto-circuito trifásico e monofásico informadas. Todas as reatâncias de sequência do transformador são iguais. Considerando que a base de tensão no gerador G1 seja 10 kV e que a base de potência do sistema seja igual a 100 MVA, julgue o item subsequente.

Uma falta bifásica na barra mas sem envolver contato com a terra, não é afetada por reatância do gerador G1.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência utilizado para cálculo de faltas. Considere que o sistema esteja funcionando em condições normais, com as tensões em todas as barras aproximadamente iguais à nominal. No cálculo em questão, são consideradas apenas as reatâncias de sequência dos equipamentos. O gerador G1 tem reatância de sequência negativa igual à de sequência positiva. No caso do equivalente, as reatâncias devem ser calculadas a partir das potências de curto-circuito trifásico e monofásico informadas. Todas as reatâncias de sequência do transformador são iguais. Considerando que a base de tensão no gerador G1 seja 10 kV e que a base de potência do sistema seja igual a 100 MVA, julgue o item subsequente.

Caso ocorra um curto-circuito bifásico-terra na barra , o módulo da corrente de sequência positiva, devido à falta, será superior a 5 pu.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência utilizado para cálculo de faltas. Considere que o sistema esteja funcionando em condições normais, com as tensões em todas as barras aproximadamente iguais à nominal. No cálculo em questão, são consideradas apenas as reatâncias de sequência dos equipamentos. O gerador G1 tem reatância de sequência negativa igual à de sequência positiva. No caso do equivalente, as reatâncias devem ser calculadas a partir das potências de curto-circuito trifásico e monofásico informadas. Todas as reatâncias de sequência do transformador são iguais. Considerando que a base de tensão no gerador G1 seja 10 kV e que a base de potência do sistema seja igual a 100 MVA, julgue o item subsequente.

Se a reatância de aterramento X_N do transformador for duplicada, a corrente de curto-circuito monofásico na barra também será duplicada.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência utilizado para cálculo de faltas. Considere que o sistema esteja funcionando em condições normais, com as tensões em todas as barras aproximadamente iguais à nominal. No cálculo em questão, são consideradas apenas as reatâncias de sequência dos equipamentos. O gerador G1 tem reatância de sequência negativa igual à de sequência positiva. No caso do equivalente, as reatâncias devem ser calculadas a partir das potências de curto-circuito trifásico e monofásico informadas. Todas as reatâncias de sequência do transformador são iguais. Considerando que a base de tensão no gerador G1 seja 10 kV e que a base de potência do sistema seja igual a 100 MVA, julgue o item subsequente.

A potência de curto-circuito trifásico na barra é igual a 1.000 MVA.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência utilizado para cálculo de faltas. Considere que o sistema esteja funcionando em condições normais, com as tensões em todas as barras aproximadamente iguais à nominal. No cálculo em questão, são consideradas apenas as reatâncias de sequência dos equipamentos. O gerador G1 tem reatância de sequência negativa igual à de sequência positiva. No caso do equivalente, as reatâncias devem ser calculadas a partir das potências de curto-circuito trifásico e monofásico informadas. Todas as reatâncias de sequência do transformador são iguais. Considerando que a base de tensão no gerador G1 seja 10 kV e que a base de potência do sistema seja igual a 100 MVA, julgue o item subsequente.

Curtos-circuitos trifásicos na barra ou na barra apresentam a mesma corrente de falta em pu.

Ensaios de curto-circuito e de circuito-aberto foram realizados em transformadores monofásicos para o levantamento dos seus parâmetros à frequência industrial. Além desses dois ensaios, foram feitas marcações de polaridade nos enrolamentos de alta e de baixa tensão com a finalidade de se montarem bancos trifásicos a partir dos transformadores monofásicos.

Com base na situação acima, julgue o item a seguir.

Um banco trifásico constituído de três transformadores monofásicos, idênticos, apresenta três vezes a potência aparente de um desses transformadores monofásicos.

Ensaios de curto-circuito e de circuito-aberto foram realizados em transformadores monofásicos para o levantamento dos seus parâmetros à frequência industrial. Além desses dois ensaios, foram feitas marcações de polaridade nos enrolamentos de alta e de baixa tensão com a finalidade de se montarem bancos trifásicos a partir dos transformadores monofásicos.

Com base na situação acima, julgue o item a seguir.

No ensaio de curto-circuito, em geral, o enrolamento de baixa tensão é curto-circuitado, ao mesmo tempo em que é aplicada tensão nominal no lado de alta tensão do transformador.

Ensaios de curto-circuito e de circuito-aberto foram realizados em transformadores monofásicos para o levantamento dos seus parâmetros à frequência industrial. Além desses dois ensaios, foram feitas marcações de polaridade nos enrolamentos de alta e de baixa tensão com a finalidade de se montarem bancos trifásicos a partir dos transformadores monofásicos.

Com base na situação acima, julgue o item a seguir.

As marcações de polaridade em transformadores monofásicos são realizadas por meio da medição da indutância de cada enrolamento com o uso de ponte de Wheatstone.
