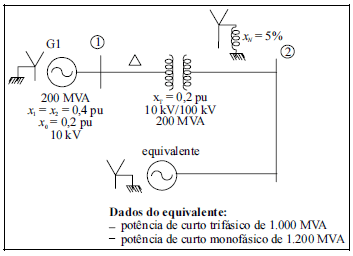

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência utilizado para cálculo de faltas. Considere que o sistema esteja funcionando em condições normais, com as tensões em todas as barras aproximadamente iguais à nominal. No cálculo em questão, são consideradas apenas as reatâncias de sequência dos equipamentos. O gerador G1 tem reatância de sequência negativa igual à de sequência positiva. No caso do equivalente, as reatâncias devem ser calculadas a partir das potências de curto-circuito trifásico e monofásico informadas. Todas as reatâncias de sequência do transformador são iguais. Considerando que a base de tensão no gerador G1 seja 10 kV e que a base de potência do sistema seja igual a 100 MVA, julgue o item subsequente.
Se a reatância de aterramento XN do transformador for duplicada, a corrente de curto-circuito monofásico na barra
também será duplicada.
