Com relação ao balanço de energia no processo de conversão eletromecânica de energia, julgue o item a seguir.

Um transformador funcionando a vazio, à frequência síncrona, apresenta princípio de operação semelhante ao de um reator.

Com relação ao balanço de energia no processo de conversão eletromecânica de energia, julgue o item a seguir.

Em um transformador, a energia é transmitida do lado de baixa tensão para o de alta tensão e vice-versa, devido à ação de relutâncias variáveis existentes tanto no lado de alta quanto no de baixa tensão do transformador.

Com relação ao balanço de energia no processo de conversão eletromecânica de energia, julgue o item a seguir.

Considere que um equipamento esteja funcionando como motor e receba energia elétrica de uma fonte. Nesse caso, parte dessa energia é transmitida ao motor para o seu funcionamento e uma outra parte é convertida irreversivelmente em calor.

Um gerador CC, com excitação independente, acionado a 1.800 rpm, atende uma carga, em seus terminais, que demanda potência igual a 1,0 kW, quando suprida em 200 V. O circuito de campo opera de modo a manter o fluxo de campo do gerador sempre constante. Considerando que a resistência de armadura do gerador seja igual a 0,1 ohm e que a queda de tensão nas escovas do circuito de armadura seja desprezível, julgue o item que se segue.

Caso o gerador esteja operando com carga, a tensão de armadura do gerador será sempre superior à tensão na carga.

Um gerador CC, com excitação independente, acionado a 1.800 rpm, atende uma carga, em seus terminais, que demanda potência igual a 1,0 kW, quando suprida em 200 V. O circuito de campo opera de modo a manter o fluxo de campo do gerador sempre constante. Considerando que a resistência de armadura do gerador seja igual a 0,1 ohm e que a queda de tensão nas escovas do circuito de armadura seja desprezível, julgue o item que se segue.

Considere que a velocidade do gerador seja reduzida, provocando queda na tensão de alimentação da carga em 5 V, sem, no entanto, modificar a sua potência absorvida. Nessa situação, a velocidade do gerador se reduz em mais de 10% em relação à velocidade que o gerador desenvolvia anteriormente.

A. E. Fitzgerald, C. Kingsley Jr, A. Kusko.

Máquinas Elétricas. McGraw-Hill do Brasil Ltda., 1975, p. 355 (com adaptações).

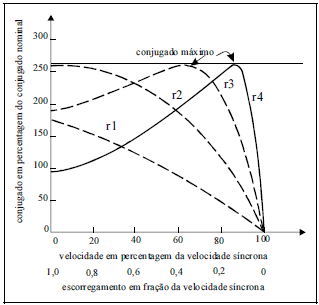

A figura acima mostra o efeito de resistências conectadas em série com enrolamento do rotor de um motor de indução bobinado sobre o conjugado, em função do escorregamento. Considerando essa figura, julgue o item a seguir.

Suponha que o motor tenha 4 pólos e que, quando alimentado por uma rede elétrica cuja frequência seja igual a 60 Hz, funcione com escorregamento igual a 2%. Nessa situação, a velocidade desenvolvida pelo motor em seu eixo é superior a 1.770 rpm.

A. E. Fitzgerald, C. Kingsley Jr, A. Kusko.

Máquinas Elétricas. McGraw-Hill do Brasil Ltda., 1975, p. 355 (com adaptações).

A figura acima mostra o efeito de resistências conectadas em série com enrolamento do rotor de um motor de indução bobinado sobre o conjugado, em função do escorregamento. Considerando essa figura, julgue o item a seguir.

O conjugado de partida do motor é influenciado pelo valor da resistência inserida no rotor.

A. E. Fitzgerald, C. Kingsley Jr, A. Kusko.

Máquinas Elétricas. McGraw-Hill do Brasil Ltda., 1975, p. 355 (com adaptações).

A figura acima mostra o efeito de resistências conectadas em série com enrolamento do rotor de um motor de indução bobinado sobre o conjugado, em função do escorregamento. Considerando essa figura, julgue o item a seguir.

Entre as quatro resistências utilizadas para levantar as curvas, a maior corresponde a r4.

A. E. Fitzgerald, C. Kingsley Jr, A. Kusko.

Máquinas Elétricas. McGraw-Hill do Brasil Ltda., 1975, p. 295 (com adaptações).

A figura acima mostra as características de circuito-aberto (CCA) e de curto-circuito (CCC) de uma máquina síncrona obtidas de ensaios. A CCA leva em conta tensão (eixo das ordenadas à esquerda), enquanto a CCC é relacionada a corrente (eixo das ordenadas à direita). A corrente If é a corrente de campo da máquina e a resistência de armadura da máquina é desprezível. A partir das curvas levantadas nos ensaios, julgue o item subsequente.

Para a excitação de campo correspondente a If, a corrente de curto-circuito de armadura é igual a I_a.

A. E. Fitzgerald, C. Kingsley Jr, A. Kusko.

Máquinas Elétricas. McGraw-Hill do Brasil Ltda., 1975, p. 295 (com adaptações).

A figura acima mostra as características de circuito-aberto (CCA) e de curto-circuito (CCC) de uma máquina síncrona obtidas de ensaios. A CCA leva em conta tensão (eixo das ordenadas à esquerda), enquanto a CCC é relacionada a corrente (eixo das ordenadas à direita). A corrente If é a corrente de campo da máquina e a resistência de armadura da máquina é desprezível. A partir das curvas levantadas nos ensaios, julgue o item subsequente.

A reatância síncrona não-saturada da máquina é calculada como a relação E_a/I_f.
