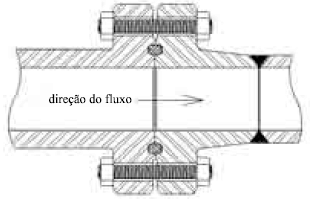

Vários tipos de flanges são utilizados nos acoplamentos entre tubulações industriais e entre estas e equipamentos, como bombas, compressores, tanques, vasos etc. Na junção esquematizada na figura acima,

o flange a jusante é do tipo flange de pescoço.

Vários tipos de flanges são utilizados nos acoplamentos entre tubulações industriais e entre estas e equipamentos, como bombas, compressores, tanques, vasos etc. Na junção esquematizada na figura acima,

o flange a montante é do tipo sobreposto.

Válvulas são dispositivos que têm a função de controlar e interromper o fluxo em uma tubulação. Acerca desses elementos, julgue o seguinte item.

Válvulas de pé, por permitirem a passagem de fluxo em sentido único, são utilizadas para manter a escorva em linhas de sucção de bombas.

Válvulas são dispositivos que têm a função de controlar e interromper o fluxo em uma tubulação. Acerca desses elementos, julgue o seguinte item.

Válvulas ventosas podem ser utilizadas para descarregar continuamente grandes volumes de ar durante o enchimento de tubulações.

Quando se modifica repentinamente a velocidade de um fluido em movimento em uma tubulação, acontece uma violenta variação de pressão transitória, chamada golpe de aríete. Acerca dos golpes de aríete, é correto afirmar que eles

podem ser prevenidos pela instalação de dispositivos, tais como volantes de inércia ou chaminés de equilíbrio.

Quando se modifica repentinamente a velocidade de um fluido em movimento em uma tubulação, acontece uma violenta variação de pressão transitória, chamada golpe de aríete. Acerca dos golpes de aríete, é correto afirmar que eles

podem ocorrer na partida e na parada de bombas.

Os compressores centrífugos, nos quais o escoamento entra no rotor paralelamente e sai perpendicularmente ao eixo, são mais adequados ao trabalho em uma faixa variável de fluxo mássico a baixas pressões. Acerca dos compressores centrífugos, julgue o item que se segue.

Sob cargas (vazões) muito elevadas, pode ocorrer o funcionamento instável, denominado bloqueio ou surge, no qual pode ocorrer a reversão momentânea do escoamento.

Os compressores centrífugos, nos quais o escoamento entra no rotor paralelamente e sai perpendicularmente ao eixo, são mais adequados ao trabalho em uma faixa variável de fluxo mássico a baixas pressões. Acerca dos compressores centrífugos, julgue o item que se segue.

Parte do aumento da pressão é obtida pela aceleração do gás nas palhetas do rotor e parte pelo escoamento no difusor.

Nos compressores alternativos, a compressão do gás é feita em uma câmara de volume variável por um pistão acionado por um mecanismo biela -manivela. Acerca dos compressores alternativos, julgue o item seguinte.

Se, em uma compressão em estágios, entre dois estágios consecutivos se fizer um inter-resfriamento, o trabalho consumido por quilo de ar comprimido será reduzido.

Nos compressores alternativos, a compressão do gás é feita em uma câmara de volume variável por um pistão acionado por um mecanismo biela -manivela. Acerca dos compressores alternativos, julgue o item seguinte.

O rendimento volumétrico real de um compressor não se altera com a altitude.
