Os motores de combustão interna de ciclos Otto e Diesel são máquinas térmicas que produzem trabalho mecânico a partir da queima de combustíveis líquidos ou gasosos por meio de ciclos de expansão e compressão de gases efetuados por êmbolos móveis (pistões), em cilindros. Acerca do funcionamento desses motores, julgue o item a seguir.

Nos motores do ciclo Otto, a ignição ocorre espontaneamente em razão da elevada temperatura que é atingida pela mistura ar/combustível, quando o pistão chega ao ponto morto superior.

Os motores de combustão interna de ciclos Otto e Diesel são máquinas térmicas que produzem trabalho mecânico a partir da queima de combustíveis líquidos ou gasosos por meio de ciclos de expansão e compressão de gases efetuados por êmbolos móveis (pistões), em cilindros. Acerca do funcionamento desses motores, julgue o item a seguir.

Na admissão, os motores do ciclo Diesel aspiram somente ar para o interior dos cilindros.

L. C. Zanetta Jr. Fundamentos de Sistemas Elétricos

de Potência. Editora Livraria da Física, 1.a ed, 2006, p. 299 (com adaptações).

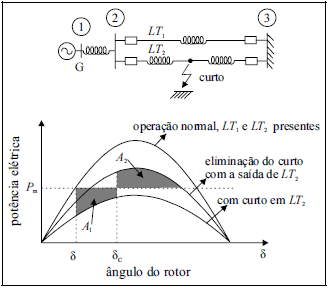

A figura acima é a representação utilizada para a análise de estabilidade transitória, na qual um gerador é conectado a um barramento infinito por meio de linhas de transmissão. Nesse estudo, o gerador é representado por seu modelo clássico, no qual uma fonte de tensão é inserida em conjunto com uma reatância transitória, como ilustrado na figura. Na situação mostrada, ocorreu uma falta trifásica na metade da linha LT₂, sendo essa falta eliminada depois de decorrido determinado tempo. Para eliminação da falta, houve necessidade de desligar a linha, permanecendo apenas a LT₁ em funcionamento.

A partir das informações acima, julgue o item que se segue.

Durante o intervalo de tempo em que ocorre o curto-circuito, a tensão na barra é nula.

L. C. Zanetta Jr. Fundamentos de Sistemas Elétricos

de Potência. Editora Livraria da Física, 1.a ed, 2006, p. 299 (com adaptações).

A figura acima é a representação utilizada para a análise de estabilidade transitória, na qual um gerador é conectado a um barramento infinito por meio de linhas de transmissão. Nesse estudo, o gerador é representado por seu modelo clássico, no qual uma fonte de tensão é inserida em conjunto com uma reatância transitória, como ilustrado na figura. Na situação mostrada, ocorreu uma falta trifásica na metade da linha LT₂, sendo essa falta eliminada depois de decorrido determinado tempo. Para eliminação da falta, houve necessidade de desligar a linha, permanecendo apenas a LT₁ em funcionamento.

A partir das informações acima, julgue o item que se segue.

Após a eliminação da falta, sendo o sistema estável, a potência fornecida pelo gerador será inferior a P_m.

L. C. Zanetta Jr. Fundamentos de Sistemas Elétricos

de Potência. Editora Livraria da Física, 1.a ed, 2006, p. 299 (com adaptações).

A figura acima é a representação utilizada para a análise de estabilidade transitória, na qual um gerador é conectado a um barramento infinito por meio de linhas de transmissão. Nesse estudo, o gerador é representado por seu modelo clássico, no qual uma fonte de tensão é inserida em conjunto com uma reatância transitória, como ilustrado na figura. Na situação mostrada, ocorreu uma falta trifásica na metade da linha LT₂, sendo essa falta eliminada depois de decorrido determinado tempo. Para eliminação da falta, houve necessidade de desligar a linha, permanecendo apenas a LT₁ em funcionamento.

A partir das informações acima, julgue o item que se segue.

Para as áreas A₁ e A₂ consideradas na figura, de acordo com o critério das áreas iguais, o ângulo !$ \delta_c !$ é denominado ângulo crítico de eliminação da falta.

L. C. Zanetta Jr. Fundamentos de Sistemas Elétricos

de Potência. Editora Livraria da Física, 1.a ed, 2006, p. 299 (com adaptações).

A figura acima é a representação utilizada para a análise de estabilidade transitória, na qual um gerador é conectado a um barramento infinito por meio de linhas de transmissão. Nesse estudo, o gerador é representado por seu modelo clássico, no qual uma fonte de tensão é inserida em conjunto com uma reatância transitória, como ilustrado na figura. Na situação mostrada, ocorreu uma falta trifásica na metade da linha LT₂, sendo essa falta eliminada depois de decorrido determinado tempo. Para eliminação da falta, houve necessidade de desligar a linha, permanecendo apenas a LT₁ em funcionamento.

A partir das informações acima, julgue o item que se segue.

No período de tempo entre a ocorrência do curto-circuito e imediatamente antes da abertura da linha LT₂, o rotor do gerador acelera.

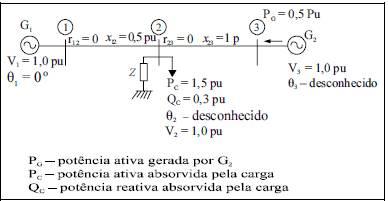

Considere que o sistema elétrico de potência mostrado na figura acima opere em regime permanente, em um ponto de operação apropriado, de modo que os despachos dos geradores e a demanda da carga sejam atendidos. As tensões nos barramentos são ajustadas de acordo com a modelagem usual utilizada para cálculo de fluxo de carga. Nesse sistema, as resistências e as capacitâncias das linhas de transmissão que chegam à carga são desprezíveis. Todos os dados no diagrama são fornecidos em pu, exceto as fases das tensões, que são dadas em graus. A magnitude da tensão na barra é mantida igual a 1,0 pu em razão da conexão, nessa barra, de um elemento passivo de circuito (indutor ou capacitor), de impedância Z.

Considerando as informações acima, julgue o item que se segue, a respeito da operação do sistema elétrico de potência em regime permanente.

Se a tensão na barra fosse reduzida para 0,95 pu, não haveria alteração na potência ativa gerada pelo gerador G1, mas a potência reativa desse gerador seria alterada em relação à situação na qual a tensão estava ajustada em 1,0 pu.

Considere que o sistema elétrico de potência mostrado na figura acima opere em regime permanente, em um ponto de operação apropriado, de modo que os despachos dos geradores e a demanda da carga sejam atendidos. As tensões nos barramentos são ajustadas de acordo com a modelagem usual utilizada para cálculo de fluxo de carga. Nesse sistema, as resistências e as capacitâncias das linhas de transmissão que chegam à carga são desprezíveis. Todos os dados no diagrama são fornecidos em pu, exceto as fases das tensões, que são dadas em graus. A magnitude da tensão na barra é mantida igual a 1,0 pu em razão da conexão, nessa barra, de um elemento passivo de circuito (indutor ou capacitor), de impedância Z.

Considerando as informações acima, julgue o item que se segue, a respeito da operação do sistema elétrico de potência em regime permanente.

A corrente elétrica que flui na linha entre as barras e apresenta magnitude maior do que aquela que flui pela linha entre as barras e .

Considere que o sistema elétrico de potência mostrado na figura acima opere em regime permanente, em um ponto de operação apropriado, de modo que os despachos dos geradores e a demanda da carga sejam atendidos. As tensões nos barramentos são ajustadas de acordo com a modelagem usual utilizada para cálculo de fluxo de carga. Nesse sistema, as resistências e as capacitâncias das linhas de transmissão que chegam à carga são desprezíveis. Todos os dados no diagrama são fornecidos em pu, exceto as fases das tensões, que são dadas em graus. A magnitude da tensão na barra é mantida igual a 1,0 pu em razão da conexão, nessa barra, de um elemento passivo de circuito (indutor ou capacitor), de impedância Z.

Considerando as informações acima, julgue o item que se segue, a respeito da operação do sistema elétrico de potência em regime permanente.

A partir das informações fornecidas, não é possível determinar a impedância Z do elemento passivo conectado à barra .

Considere que o sistema elétrico de potência mostrado na figura acima opere em regime permanente, em um ponto de operação apropriado, de modo que os despachos dos geradores e a demanda da carga sejam atendidos. As tensões nos barramentos são ajustadas de acordo com a modelagem usual utilizada para cálculo de fluxo de carga. Nesse sistema, as resistências e as capacitâncias das linhas de transmissão que chegam à carga são desprezíveis. Todos os dados no diagrama são fornecidos em pu, exceto as fases das tensões, que são dadas em graus. A magnitude da tensão na barra é mantida igual a 1,0 pu em razão da conexão, nessa barra, de um elemento passivo de circuito (indutor ou capacitor), de impedância Z.

Considerando as informações acima, julgue o item que se segue, a respeito da operação do sistema elétrico de potência em regime permanente.

A fase da tensão na barra é igual a -30º.
