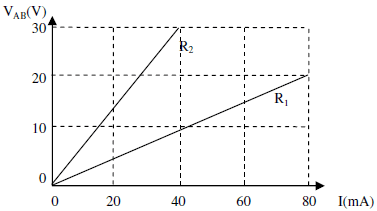

Os dois resistores ôhmicos caracterizados no gráfico abaixo, estão ligados em série e conectados a uma fonte de tensão ideal de 120 V_CC. A potência dissipada no resistor R₁ será

Na distribuição de energia elétrica, é quase sempre usada corrente alternada. Esse tipo de corrente, porém, traz um problema quando a carga a ser alimentada é indutiva e não resistiva, o que é bastante comum na indústria. É correto afirmar que

Os sons são ondas mecânicas longitudinais que o ouvido humano é capaz de captar. Algumas grandezas físicas relativas a essas ondas são percebidas por nós como características sonoras. Alguns exemplos dessas características são:

I. Um aspirador de pó e a decolagem de um avião a jato comercial produzem sons, respectivamente, em torno de 75 dB e 150 dB.

II. A voz do homem é em geral mais grave que a da mulher, pois o homem costuma emitir sons de 100 Hz a 200 Hz, e a mulher, sons entre 200 Hz e 400 Hz.

III. A nota musical “Dó”, emitida por um violino, soa diferente da mesma nota musical “Dó”, emitida por um piano.

As qualidades sonoras às quais se refere cada um dos exemplos acima são, respectivamente,

A etapa de filtragem em uma fonte CA-CC tem por funções:

I. Elevar o valor médio da tensão retificada.

II. Diminuir ao máximo a ondulação.

III. Proteger os diodos retificadores.

IV. Proteger o transformador.

Estão corretas apenas as funções

É possível controlar a velocidade de um motor de indução trifásico variando o escorregamento. Isso pode ser feito através do controle da tensão estatórica. Com esse método é correto afirmar que:

I. Há grande perda de torque máximo com a redução da tensão.

II. O rotor deve ser bobinado.

III. O escorregamento de máximo torque é constante.

Estão corretas as afirmativas

As relações abaixo representam características do TRIAC, EXCETO:

Com relação a dispositivos de proteção, analise as afirmações abaixo:

I. O relé supervisor de falta de fase, o relé de sobrecarga térmico e uma sonda térmica estão, nesta seqüência, relacionados em ordem crescente de maior eficácia para proteção contra a falta de fase da alimentação de um motor de indução trifásico (MIT).

II. Apesar de os dispositivos fusíveis do tipo gG poderem garantir proteção simultânea contra curto-circuito e sobrecarga, em motores elétricos, esses dispositivos são aplicados exclusivamente na proteção contra curto-circuito.

III. A utilização de sondas térmicas, termistores, por exemplo, em motores elétricos, garante uma proteção mais eficaz do que o relé de sobrecarga térmico.

Estão corretas as afirmativas

Seja o retângulo ABCD, cujas medidas são: !$ \overline{AB} = \overline{CD} = 8 !$unidades de comprimento e !$ \overline{AC} = \overline{BD} = 10 !$ unidades de comprimento. Se M é ponto médio do segmento AB, então o raio da circunferência que passa pelos pontos C, M e D é
