Analise as afirmações abaixo sobre dimensionamento de componentes para chaves de partida para motores elétricos.

I. Fusíveis para chave de partida direta devem ser determinados, no mínimo, em função da corrente nominal do motor, da corrente de partida (I_P) e do tempo de partida ou de aceleração (t_P).

II. Todos os contatores de uma chave compensadora devem ser especificados para a corrente nominal (I_N) do motor.

III. O relé de sobrecarga para uma chave estrela-triângulo deve ser especificado para a corrente nominal do motor (I_N) dividida por !$ \sqrt{3} !$ (raiz quadrada de três).

Estão corretas as afirmativas

Dois corpos de mesma massa descem um plano inclinado, com atrito, a partir do repouso. O primeiro, em forma de paralelepípedo, desliza rampa abaixo, enquanto o segundo, de forma cilíndrica, rola sem deslizar.

Analise as afirmativas abaixo, relativas a essa situação.

I. É impossível que o primeiro corpo chegue à base da rampa com maior velocidade do que o segundo, pois sua energia mecânica é reduzida por ação do atrito.

II. Os dois corpos chegarão à base com a mesma velocidade, pois ambos estão sujeitos à mesma variação de energia mecânica.

III. O segundo corpo chegará ao final da rampa com maior energia cinética total do que o primeiro, mesmo que sua velocidade seja menor.

Está(ão) correta(s) apenas a(s) afirmativa(s)

Considerando o triângulo ABC de vértices A(2,3) , B(2,–1) e C(–2,–1), a equação da circunferência circunscrita a esse triângulo é

Uma argola grande é mergulhada em água e sabão, e então colocada na posição vertical, de forma que fique dentro da argola uma película de sabão. Observa-se, então, luz branca incidente ser refletida nessa película. Analise as afirmativas abaixo em relação a essa situação.

I. Formam-se zonas coloridas em várias áreas da película, por causa da diferente relação entre a espessura da película e o comprimento de onda da luz de diversas cores.

II. Se em um determinado ponto da película sua espessura é 2x10^-6 m, a luz incidente, com comprimento de onda igual a 4x10^-6 m, irá sofrer interferência construtiva e será enxergada pelo observador nesse ponto.

III. Na parte superior da película, onde a espessura é bem menor do que o comprimento de onda da luz visível, formar-se-á uma zona escura que caracterizará interferência destrutiva.

Está(ão) correta(s) apenas a(s) afirmativa(s)

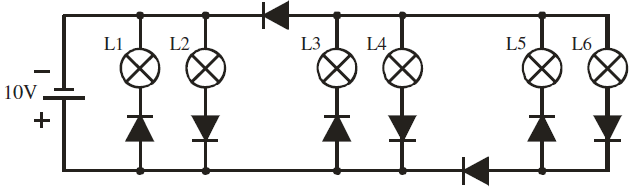

No circuito, considerando-se diodos ideais e lâmpadas de 10 V, estariam ligadas as lâmpadas

De acordo com a ABNT NBR 5410 de 2004, analise as afirmações abaixo.

I. No dimensionamento de condutores ou cabos para circuitos terminais de motores elétricos, têm de ser levados em conta a temperatura ambiente e o número de circuitos no duto.

II. Circuitos alimentadores de motores elétricos devem ter área da seção transversal igual ou superior a 1,5mm².

III. Para o circuito terminal de um motor elétrico, em vez de condutor de cobre, pode ser utilizado condutor de alumínio de maior área da seção transversal, uma vez que seja permitida a utilização do condutor deste material.

Estão corretas as afirmativas

Em um solenóide com 50 espiras, o fluxo magnético varia uniformemente de um valor igual a 8x10^-2 Wb para 2x10^-2 Wb em um intervalo de tempo de 0,2 s. O valor da força eletromotriz, induzida no solenóide, é igual a

Sobre transformador de potencial (T.P.) e transformador de corrente (T.C.), é correto afirmar que ambos

Uma partícula move-se, sobre o eixo dos x, segundo a equação x = sen (5t), para t!$ \ge !$ 0, onde a posição x é medida em metros (m) e o tempo t em segundos (s). Afirma-se que a aceleração, quando x = 0,4 m, é

Com relação a um motor de indução trifásico com duas partes por fase, com doze terminais na caixa de conexões e que possua cada parte para 220 V, é correto afirmar que ligando esse motor em
