Ao se considerar a simplificação de expressões booleanas em um diagrama de Veitch-Karnaugh, pode-se definir os agrupamentos possíveis para S = 1 (sendo S os resultados de uma expressão booleana, expressos em uma tabela verdade) apresentados nas regiões do diagrama. Os agrupamentos possíveis para um diagrama de duas variáveis são:

Marque a alternativa CORRETA.

Marque a alternativa CORRETA. Considere o circuito digital abaixo.

a expressão booleana que representa o circuito citado é:

Um diodo Zener tem as especificações de V_Z = 5,2 V e P_{D máx} = 260 mW.

Assuma que R_z = 0. Encontre a máxima corrente de i e marque a opção CORRETA.

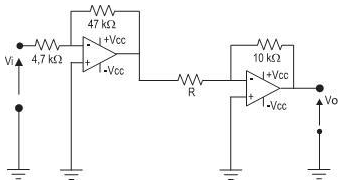

Analíse o amplificador CD apresentado na figura:

Seja R_S = 6 k!$ \Omega !$, !$ \mu !$ = 60 e r_ds = 25 k!$ \Omega !$.

Analise o ganho de tensão A_v = v₀ / v_i, calcule A_v e marque a alternativa CORRETA.

Sabe-se que um capacitor carregado leva um determinado tempo para se descarregar através de um resistor.

Compreende-se também que para um transistor conduzir é necessário vencer a barreira de potencial da junção baseemissor deste transistor.

Baseado nestes dois princípios, analise como funciona um temporizador tomando como referência a figura a seguir:

Analise as afirmativas.

I. Quando o circuito acima for alimentado, L1 acenderá mesmo que não flua corrente pela base de T1 (NPN) através de R1.

II. Se B1 for pressionado, L1 acende e C1 carrega-se instantaneamente com uma ddp (diferença de potencial) muito próximo da ddp da bateria que alimenta o circuito.

III. Ao liberar B1, aos poucos, C1 irá se descarregar através de R1. Durante este intervalo de tempo, L1 permanece acesa até certo instante da descarga.

IV. Quando a armadura positiva de C1 atingir cerca de 0,5 V (ponto de ruptura da barreira de potencial da junção baseemissor de T1), T1 entra no corte e apagará L1.

V. No princípio de funcionamento de um oscilador monoestável deve-se existir um conjunto RC (resistor capacitor) que torne possível a temporização.

Marque a alternativa CORRETA.

Se uma portadora com frequência igual a 1000 kHz é modulada por um tom de audio de 3 kHz, qual o valor da componente lateral superior e da componente lateral inferior, respectivamente:

Marque a opção CORRETA.

Analise o amplificador CD apresentado na figura.

Seja R_S = 5 k!$ \Omega !$, !$ \mu !$ = 40 e r_ds = 30 k!$ \Omega !$, analise o ganho de tensão A_v = v₀ / v_i, calcule A_v e marque a alternativa CORRETA.
