De acordo com a expressão booleana para o circuito indicado na figura, é correto afirmar que:

Fonte: JUNIOR, R. T.; JULIÃO, J. M.; Circuitos digitais, Curso técnico de manutenção e suporte em informática, Ministério da Educação, E-TEC, 2012

Ainda considerando o sistema !$ G(s) = { \large \omega^2_n \over s(s + 2\zeta \omega_n)} !$, da referida imagem, deseja-se mensurar o Erro de Estático de Velocidade exibido quando este sistema é submetido a uma entrada R(s), do tipo rampa unitária, com valor aproximado de

Considere o circuito analógico, ilustrado a seguir, que implementa a estrutura de controle do tipo Avanço/Atraso dependendo dos valores de seus componentes:

A função de Transferência C(s) que representa o referido circuito é dada por

Considere o sistema de controle da imagem, em sua representação por diagrama de blocos, onde apresenta como função de transferência:

!$ G(s) = { \large K \over s(s^2 + s + 1)(s + +2)} !$.

A respeito do parâmetro ajustável de ganho K é possível afirmar que

Figura para a questão.

Para especificarmos os diodos D1, D2 e D3 que compõem o arranjo, anteriormente ilustrado, devemos verificar se a tensão reversa dos componentes suporta o regime de operação proposto. Contudo, a especificação de diodos com parâmetros sobredimensionados acarreta um sistema resultante menos atrativo do ponto de vista financeiro. Considere a lista de diodos, a seguir, que leva em consideração apenas sua tensão de polarização reversa:

Com base na informação de tensão de bloqueio V_RRM, o diodo mais adequado para a aplicação seria

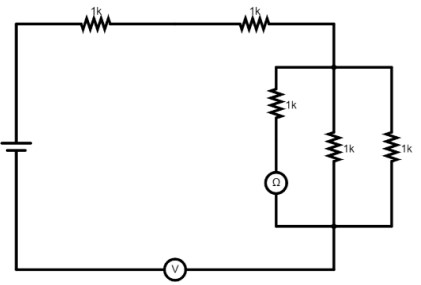

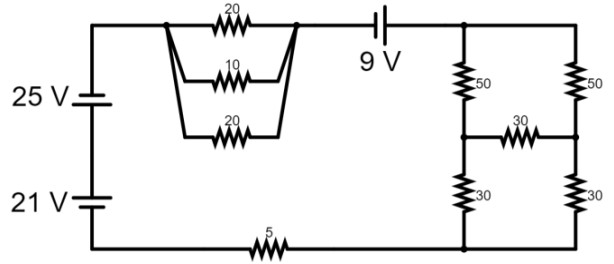

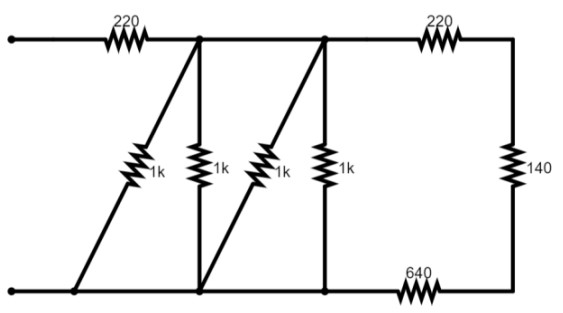

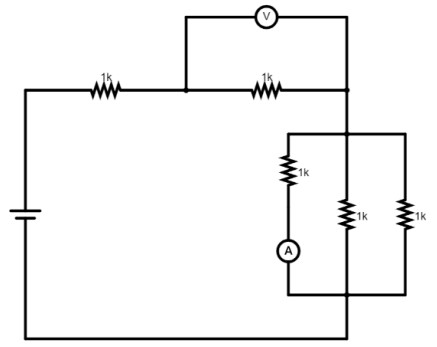

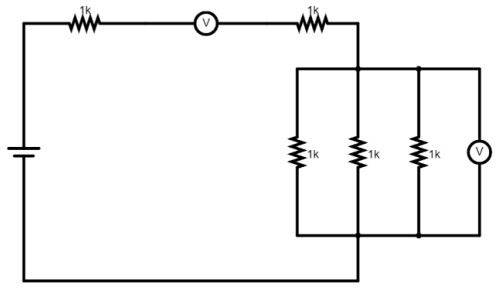

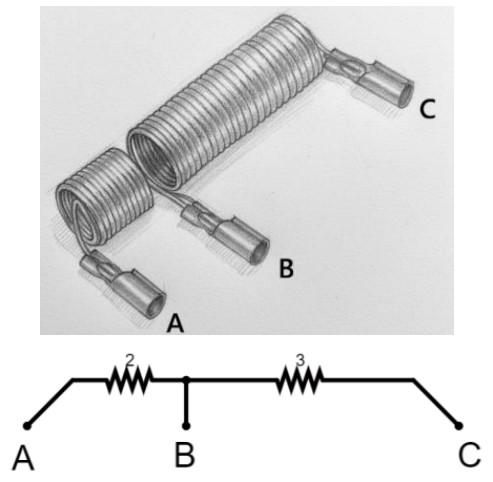

Considere o circuito elétrico da figura a seguir, formado por múltiplos resistores de 12kW e 6kW, bem como N fontes de tensão V1, V2, V3, ... Vn-1, Vn:

Para termos a tensão de saída Vout, o mais próximo possível de 6,6V, deve-se utilizar

As curvas de resposta com reta de carga a seguir (Figura 07) foram obtidas de um circuito simples de polarização CC de um transistor NPN. Há resistência na base e no coletor.

Os parâmetros de operação desse transistor, nomeadamente – tensão de alimentação (Vcc), tensão coletor-emissor (Vce), corrente de coletor (Ic), corrente de saturação (IcSAT) e ganho CC (!$ \beta !$) –, quando a corrente de base IB for igual a 3μA, serão, respectivamente:

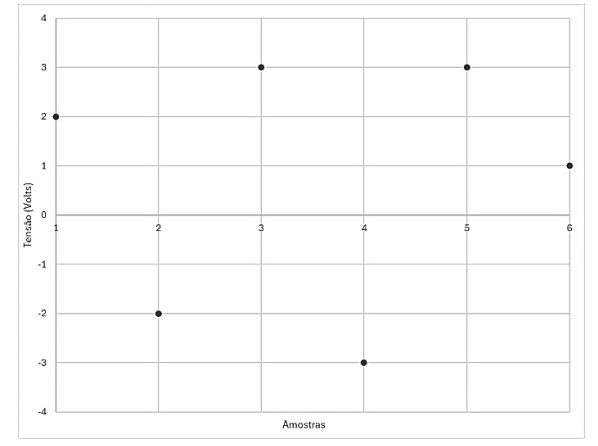

Um sensor ambiental com interface digital serial fornece informações sobre temperatura (em °C) e umidade relativa do ar (em %) por meio de uma palavra binária de 2 bytes (16 bits). A estrutura é a seguinte: o bit mais significativo (MSB) indica “1” quando o sensor efetuou a leitura adequadamente; o bit seguinte é o sinal da temperatura: “0” indica temperatura positiva, e “1” indica temperatura negativa; os 7 bits seguintes indicam o módulo da temperatura; os 7 bits restantes (menos significativos) indicam a umidade. Ao realizar duas leituras com esse sensor via serial, um técnico obteve as seguintes palavras hexadecimais: 0x8CCB (Sensor 1) e 0x9263 (Sensor 2). Esses sensores estavam indicando, respectivamente,

Acerca de robótica industrial e de engenharia de confiabilidade, julgue o item a seguir.

A lei de Moore é diretamente aplicável ao cálculo da taxa de falhas de componentes eletrônicos.

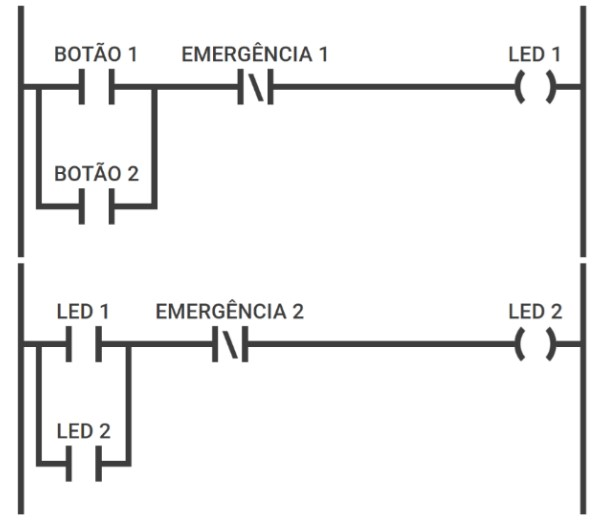

No que se refere a sistemas de controle em malha fechada, a sensores e aturadores e a programação de controladores lógicos programáveis (CLPs), julgue o próximo item. No que se refere a sistemas de controle em malha fechada, a sensores e aturadores e a programação de controladores lógicos programáveis (CLPs), julgue o próximo item.

Em um controlador PID, o aumento do ganho proporcional sempre resulta em uma redução do erro em regime permanente.
