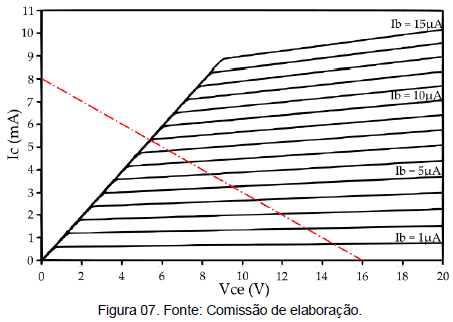

As curvas de resposta com reta de carga a seguir (Figura 07) foram obtidas de um circuito simples de polarização CC de um transistor NPN. Há resistência na base e no coletor.
Os parâmetros de operação desse transistor, nomeadamente – tensão de alimentação (Vcc), tensão coletor-emissor (Vce), corrente de coletor (Ic), corrente de saturação (IcSAT) e ganho CC (!$ \beta !$) –, quando a corrente de base IB for igual a 3μA, serão, respectivamente:
