Em um painel de testes, quatro sensores fornecem sinais lógicos independentes D₀, D₁, D₂ e D₃. Deseja-se utilizar um circuito combinacional que envie para a saída Y apenas um desses sinais por vez. A escolha do sinal que aparecerá em Y deve depender da combinação aplicada a duas entradas de controle S₁e S₀, conforme a tabela a seguir:

S1	S0	Sinal aplicado à saída Y
0	0	D0
0	1	D1
1	0	D2
1	1	D3

O circuito combinacional adequado para essa função é o



Em um sistema digital, um técnico precisa verificar a lógica de acionamento de uma saída S. A saída deve assumir nível lógico 1 quando a entrada A estiver em nível lógico 0 e, ao mesmo tempo, pelo menos uma das entradas B ou C também estiver em nível lógico 1.
A expressão booleana que representa corretamente essa condição é:

Em sistemas de aquisição de dados e automação industrial, diferentes sensores e transdutores são utilizados para converter grandezas físicas em sinais elétricos que possam ser tratados e interpretados pelo sistema de controle. Associe os sensores ou transdutores a seguir elencados às suas respectivas aplicações.
1. Termopar
2. Célula de carga
3. Termorresistência
( ) Medição de força ou massa por meio da deformação de extensômetros elétricos.
( ) Medição de temperatura por meio da variação da resistência elétrica de um elemento metálico, usualmente de platina.
( ) Medição de temperatura por meio da geração de uma pequena tensão elétrica relacionada à diferença de temperatura entre junções.
A associação correta, na ordem dada, é:

Em um sistema automatizado por CLP, um botão de partida, um sensor de fim de curso e um botão de emergência são conectados às entradas digitais do controlador. A saída digital do CLP comanda a bobina de um contator, responsável por acionar um motor. A lógica de controle foi implementada em linguagem ladder.
Nesse contexto, avalie as afirmativas a seguir.
I. As entradas digitais do CLP recebem sinais provenientes de dispositivos de campo, como botões, sensores e chaves de fim de curso.
II. Em linguagem ladder, os contatos representados no programa são elementos lógicos associados a condições de entrada ou de memória, não contatos físicos destinados a conduzir diretamente a corrente do motor.
III. A saída digital do CLP pode comandar a bobina de um contator, mas o circuito de potência do motor deve ser dimensionado separadamente, com os dispositivos de proteção e acionamento adequados.
Está correto o que se afirma em

Um técnico analisa um circuito utilizado para controlar a potência entregue a uma lâmpada alimentada por corrente alternada em um sistema de automação predial.
O circuito emprega um TRIAC, cujo disparo é comandado por um sinal aplicado ao terminal de gate em diferentes instantes de cada semiciclo da rede.
Nesse tipo de aplicação, o TRIAC é adequado porque

Considere dois multímetros digitais com diferentes especificações. O multímetro I apresenta a leitura com três casas decimais, enquanto o multímetro II apresenta a leitura com apenas uma casa decimal. No entanto, o manual do multímetro I informa uma incerteza maior que a do multímetro II para a faixa utilizada.
Com relação aos conceitos de precisão e resolução em instrumentos de medição, é correto afirmar que

Durante a manutenção de uma placa de circuito impresso (PCI) de dupla face, um técnico observa que um sinal elétrico sai de uma trilha na face superior da placa e reaparece em outra trilha na face inferior. Ao inspecionar a região, identifica um pequeno furo metalizado responsável por essa interligação entre as faces da PCI.
Esse elemento da placa de circuito impresso é denominado

Deseja-se estimar a queda de tensão sobre um resistor de 1 MΩ em um circuito de alta impedância. O multímetro disponível possui impedância de entrada de 1 MΩ. Para reduzir o erro por carregamento, o técnico conecta nove resistores de 1 MΩ em série com o multímetro, formando uma ponta atenuadora improvisada.
Nessa situação, é correto afirmar que

Em projetos de sistemas eletrônicos analógicos, a análise de circuitos contendo Amplificadores Operacionais (AmpOps) baseia-se frequentemente nas propriedades do modelo ideal. Duas das premissas fundamentais desse modelo são a impedância de entrada infinita e o conceito de curto-circuito virtual, em que a diferença de potencial entre os terminais de entrada tende a zero (v+ = v-) quando há realimentação negativa. Considerando a aplicação rigorosa dessas premissas teóricas em um circuito linear em malha fechada e estável, assinale a alternativa correta.

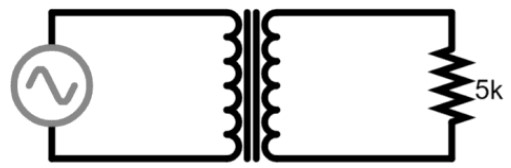

Figura 6 Fonte: elaborada pelo autor.

Os Transistores Bipolares de Junção (TBJ) são componentes controlados por corrente que podem operar em diferentes regiões (ou modos de condução), dependendo diretamente do estado de polarização (direta ou reversa) de suas duas junções internas: a Junção Base-Emissor (JBE) e a Junção Base-Coletor (JBC). Considerando o diagrama simbólico apresentado na Figura 5 abaixo e os conceitos fundamentais sobre o transistor do tipo PNP, assinale a alternativa correta.
