O dimensionamento de condutores elétricos em instalações de baixa tensão, conforme diretrizes da ABNT NBR 5410, deve considerar dois critérios fundamentais: a capacidade de condução de corrente e a queda de tensão admissível. O primeiro critério está diretamente relacionado à sua capacidade de conduzir corrente elétrica em regime permanente sem que a temperatura de operação ultrapasse os limites térmicos da isolação. Já o critério de queda de tensão assegura que a tensão elétrica chegue ao ponto de consumo com níveis adequados e dentro dos valores estabelecidos pela norma, garantindo que os equipamentos sejam alimentados dentro de suas condições nominais de operação.

A tabela a seguir apresenta valores de capacidade de condução de corrente para algumas seções de condutores elétricos, conforme critérios estabelecidos pela ABNT NBR 5410:

Seção (mm2)	I (A)
0,5	8
0,75	10
1,0	12
1,5	15,5
2,5	21
4,0	28
6,0	36
10	50
16	68
25	89
35	110
50	134

Com base nos dados da tabela de condutores fornecida, assinale a alternativa que apresenta corretamente a seção mínima dos condutores de cobre necessária para alimentar um circuito trifásico situado a 200 metros do ponto de entrega. O circuito é alimentado por uma tensão de linha de 220 Vca, 60 Hz, possui potência de 14,35 kW e fator de potência 0,85 (atrasado). Considere também que a queda de tensão máxima admissível no trecho é de 4% e a resistividade elétrica do cobre é de 0,0172 Ω·mm²/m:

A soldagem é um dos processos mais importantes na área industrial e na engenharia, sendo utilizada para a união permanente de materiais, principalmente metais, por meio da aplicação de calor, pressão ou ambos, com ou sem o uso de material de adição. Esse processo está presente em diversos setores, como construção civil, indústria automotiva, naval, petróleo e gás, fabricação de equipamentos e manutenção industrial. Nesse sentido, analise as sentenças a seguir:

I.Trata-se de um processo de soldagem elétrica em que o arco elétrico é estabelecido entre o eletrodo e a peça a ser soldada, permanecendo totalmente imerso em um material granular, geralmente um fluxo fundente. Esse fluxo tem a função de proteger o arco elétrico e o metal fundido contra a contaminação atmosférica, além de contribuir para a estabilidade do arco e para a qualidade da solda. Durante o processo, o calor gerado funde o eletrodo e o material de base, formando a junta soldada, enquanto o fluxo se transforma parcialmente em escória, que recobre o cordão de solda. Esse método é amplamente utilizado em aplicações industriais de grande porte, como estruturas metálicas, vasos de pressão e tubulações.

II.Trata-se de um processo de união de materiais metálicos, no qual a ligação entre as peças ocorre por meio da fusão de um metal de adição, sem que haja a fusão dos metais base. Nesse processo, o metal de adição possui ponto de fusão inferior ao dos materiais a serem unidos, sendo aquecido até se fundir e penetrar por capilaridade entre as superfícies das peças, formando uma junta resistente após o resfriamento. É amplamente utilizada em aplicações como tubulações em sistemas de refrigeração e peças metálicas delicadas, pois permite boa resistência mecânica, excelente vedação e menor deformação das peças.

Assinale a alternativa que representa corretamente a designação dos processos descritos nas sentenças I e II, respectivamente:

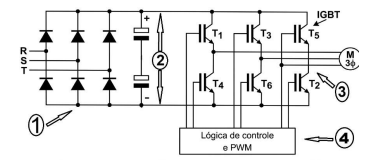

Analise o circuito genérico a seguir e assinale, dentre as alternativas, aquela que representa corretamente a designação dos componentes e/ou blocos funcionais indicados no esquema:

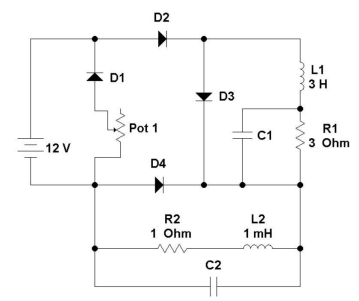

Considerando o circuito a seguir, operando em regime permanente, composto por diodos de silício com queda de tensão VD=0,7V, resistores, indutores e capacitores ideais, e com o potenciômetro (Pot1) ajustado para 6 Ω, assinale a alternativa que representa corretamente os valores das correntes elétricas que circulam pelos resistores R1 e R2, respectivamente:

O Consórcio de engenheria de automação André Pinto Rebouças está implementando uma rede industrial de baixo custo e fácil instalação. Durante a análise das opções disponíveis, a topologia escolhida foi a rede __________, desenvolvida na década de 1990 por um consórcio de empresas formado por Festo, Baumer, IFM Electronic, Pepperl+Fuchs, entre outras, sob a liderança da Siemens. Esse consórcio buscava uma alternativa de rede simples, robusta e de baixo custo, destinada à interligação de sensores e atuadores discretos, localizados na base da pirâmide de automação industrial. Esse sistema é classificado como um Sensorbus, oferecendo diversas vantagens, como facilidade de instalação, redução de cabeamento e alta confiabilidade. Além disso, é baseado em tecnologia digital e otimizado para dispositivos binários, permitindo a integração de sensores e atuadores convencionais de forma simples e eficiente, resultando em uma solução com elevada flexibilidade e funcionalidade.

Assinale a alternativa que completa corretamente a lacuna no texto:

A ABNT NBR 5410 estabelece, em seu item 5.4.2, critérios fundamentais para a proteção contra sobretensões transitórias, que são elevações momentâneas de tensão geralmente causadas por descargas atmosféricas ou manobras na rede elétrica. Essas sobretensões podem danificar equipamentos, comprometer a isolação dos sistemas e até gerar riscos à segurança das pessoas, sendo, portanto, um aspecto crítico no projeto de instalações elétricas. Ainda sobre esse tema e com base na normatização em questão, analise as afirmações a seguir:

I.No que se refere à proteção contra sobretensões transitórias em linhas de sinal, toda linha externa de sinal, seja de telefonia, de comunicação de dados, de vídeo ou qualquer outro sinal eletrônico, deve ser provida de proteção contra surtos nos pontos de entrada e/ou saída da edificação.

II.A prescrição da afirmação I é aplicável a linhas metálicas e abrange apenas as linhas que se conectam a uma rede pública, como as de telefonia ou de TV por assinatura e as linhas de interligação com edificações vizinhas.

III.A tensão de impulso suportável caracteriza o nível de sobretensões transitórias que o isolamento de um produto é capaz de suportar, sem disrupções. Esse valor deve ser informado pelo fabricante e deve ser igual ou superior ao prescrito pela norma do produto em questão.

IV.Deve ser provida proteção contra sobretensões transitórias em linhas de energia quando a instalação for alimentada por linha total ou parcialmente aérea, ou incluir ela própria linha aérea, e se situar em região sob condições de influências externas AQ2 (mais de 25 dias de trovoadas por ano).

É correto o que se afirma em:

A engenheira eletricista e mestra Edith Clarke, enquanto ministrava uma aula na Universidade do Texas em Austin, em 1948, destacou a importância dos motores de indução para os processos industriais. Naquela época, esses motores apresentavam rendimento significativamente inferior aos modelos atuais, além de uma relação peso/potência consideravelmente maior. Apesar da evolução tecnológica ao longo dos anos, os princípios fundamentais de análise elétrica permanecem os mesmos, especialmente no que diz respeito ao cálculo da corrente elétrica em motores trifásicos, que depende diretamente da tensão de alimentação, potência mecânica, fator de potência e rendimento do equipamento.

Dados do Motor:

Fabricante: WEG

Linha: W40 Premium

Tipo de Motor: Motor de Indução − Gaiola (Trifásico)

Potência: 400 HP

Tensão Nominal (V): 380/660 V

Corrente Nominal (A): ____/_____ A

Frequência: 60 Hz

Fator de Serviço (FS): 1,15

Fator de Potência (FP): 0,89

Rendimento: 95,8%

Relação Corrente de Partida (Ip/In): 6,0

Rotação Nominal (RPM): 3565 RPM

Carcaça: 280L

Regime de Serviço: S1

Classe de Isolação: F

Nesse contexto, considerando o motor de indução trifásico com as características apresentadas, alimentado por uma rede de 380 V, 60 Hz, assinale a alternativa que representa, correta e respectivamente, os valores da corrente nominal do motor para as tensões de 380 V e 660 V (considere 1 HP = 746W e arredondamentos nas casas decimais):

O circuito a seguir representa um retificador controlado monofásico de meia onda, utilizando um tiristor (SCR) para o controle da condução, alimentando uma carga puramente resistiva. Nesse tipo de circuito, o tiristor conduz apenas após o disparo, que ocorre em um determinado ângulo de disparo, permitindo o controle da tensão média aplicada à carga. Esse princípio é amplamente utilizado em aplicações como controle de potência em aquecedores, iluminação e acionamento de cargas resistivas. Considere que a fonte de alimentação possui tensão Vrms=127Vac e frequência de 60Hz, e que o tiristor está operando com um ângulo de disparo e 60°.

Informações complementares:

A tensão da fonte é dada pela expressão:

\(V(\omega t) = \sqrt{2}.V_{ef}.sen(\omega t)\)

A tensão média na carga é dada pela expressão:|

\(V_{Lméd} = \dfrac{1}{2\pi} \int_{\alpha}^{\pi} \sqrt{2}.V_{ef}.sen(\omega t)d(\omega t)\)

Onde \(\alpha\) é igual ao ângulo de disparo do tiristor

Com base nessas informações, assinale a alternativa que representa corretamente o valor da tensão média na carga "L" (considere arredondamentos nas últimas casas decimais):
