Em análise de sistemas elétricos de potência, a carga pode ser modelada por um polinômio que é uma contribuição de potência constante, de corrente constante e de impedância constante. Com relação a essa modelagem, julgue o item que se segue.

Essa modelagem é aplicável somente para a potência ativa da carga. A potência reativa deve ser representada por modelo exponencial.

Acerca da modelagem de linhas de transmissão e de seus parâmetros, julgue o item subsequente.

No cálculo de parâmetros em linhas de transmissão, utiliza-se, como simplificação, a premissa de que a linha seja transposta. Essa hipótese é feita para justificar a omissão do efeito da resistividade da terra no cálculo dos parâmetros da linha de transmissão.

Acerca da modelagem de linhas de transmissão e de seus parâmetros, julgue o item subsequente.

Uma linha de transmissão de 180 km pode ser corretamente modelada, para estudos que visam a avaliação do fluxo de potência em regime permanente, por meio de um modelo série equivalente, composto pelos parâmetros resistência e reatância da linha.

Geradores síncronos constituem a maior parte dos tipos de equipamentos capazes de gerar potência e, portanto, suprir a energia elétrica necessária para alimentar os diversos tipos de carga. No entanto, geradores assíncronos, como é o caso de aerogeradores utilizados para converter energia eólica em elétrica, já se fazem presentes nos cenários energéticos atuais. A respeito dos geradores, em geral, julgue o item subsequente.

Máquinas assíncronas, funcionando como geradores, são acionadas por turbinas que devem proporcionar ao eixo do gerador velocidades sempre iguais à velocidade síncrona.

Geradores síncronos constituem a maior parte dos tipos de equipamentos capazes de gerar potência e, portanto, suprir a energia elétrica necessária para alimentar os diversos tipos de carga. No entanto, geradores assíncronos, como é o caso de aerogeradores utilizados para converter energia eólica em elétrica, já se fazem presentes nos cenários energéticos atuais. A respeito dos geradores, em geral, julgue o item subsequente.

Geradores síncronos com potência superior a 100 MVA possuem, geralmente, sistema de regulação de velocidade e de tensão.

J. Niskier. Manual de Instalações Elétricas. LTC, 1.ª ed., 2005, p. 28 (com adaptações).

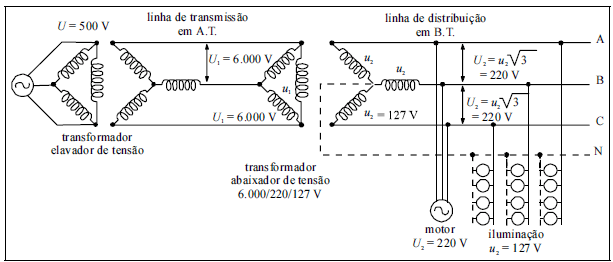

Considerando a figura acima, que mostra o esquema de um sistema de distribuição para suprimento de cargas em baixa tensão, julgue o item a seguir.

Considere que a rede de distribuição seja equilibrada e que o motor consuma 2,2 kVA de potência. Nessa situação, a corrente de linha que alimenta o motor é superior a 5 A.

J. Niskier. Manual de Instalações Elétricas. LTC, 1.ª ed., 2005, p. 28 (com adaptações).

Considerando a figura acima, que mostra o esquema de um sistema de distribuição para suprimento de cargas em baixa tensão, julgue o item a seguir.

Nesse sistema de distribuição, as cargas de iluminação estão ligadas entre uma fase e o neutro e, portanto, estão submetidas a tensão de 127 V.

A respeito de um sistema de transmissão de energia em CA, julgue o item que se segue.

A capacidade de transmissão de um sistema de grande porte pode ser melhorada pela instalação de compensação série em linhas de transmissão adequadamente selecionadas.

A respeito de um sistema de transmissão de energia em CA, julgue o item que se segue.

Nos sistemas de transmissão de energia em CA, as subestações são locais físicos no sistema elétrico com a finalidade de abrigar exclusivamente dispositivos de transmissão flexíveis CA (flexible AC transmission system – FACTS).

A respeito de um sistema de transmissão de energia em CA, julgue o item que se segue.

Os transformadores de potência permitem que grandes quantidades de energia elétrica sejam transmitidas em níveis de tensão superiores aos de geração. Se isso não ocorresse, elevadas perdas de transmissão e quedas de tensão poderiam inviabilizar a transmissão de energia em longas distâncias.
