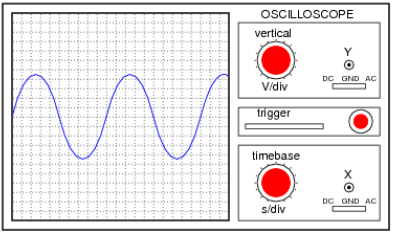

Considere a imagem abaixo representando uma leitura de uma fonte de corrente alternada.

Sabendo que a sensibilidade vertical é de 0,5V/div e o controle “timebase” está ajustado para 2,5ms/div, assinale a alternativa que apresenta, respectivamente, os valores da tensão de pico (V), da tensão rms (V) e da frequência (Hz).

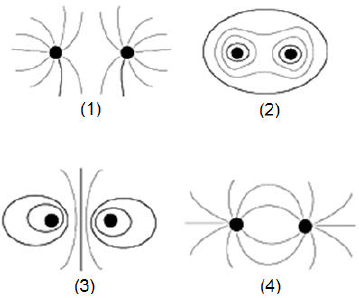

Observe abaixo quatro sistemas formados por duas cargas puntiformes.

Assinale a alternativa que interpreta corretamente cada uma das figuras apresentadas.

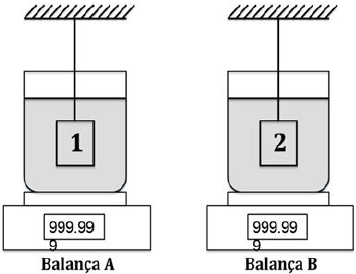

Dois corpos cilíndricos, sustentados por fios, estão completamente mergulhados em quantidades iguais de água, em recipientes idênticos. Ambos estão sobre balanças digitais perfeitamente calibradas.

A densidade do corpo 1 vale o dobro da densidade da água e a do corpo 2 vale o triplo. Sabendo que os corpos possuem massas iguais, sobre as leituras das balanças, é correto afirmar que

Uma moeda caiu no fundo de um tanque de água (n_água = 1,33) com 1m de profundidade. Sobre a superfície da água, acrescentou-se uma camada de benzeno (n_benzeno=1,5) de 20cm de espessura. A profundidade que a moeda aparenta encontrar-se, quando olhada verticalmente para baixo, vale, em metros, aproximadamente

O efeito Doppler é usado para medir a taxa e a orientação do fluxo sanguíneo nas artérias e veias. Suponha que se deve medir o fluxo sanguíneo de uma veia da perna de um paciente, responsável por enviar sangue de volta ao coração. A onda ultrassônica utilizada no exame tem frequência de 50,0kHz. Apontando a fonte sonora, orientada da parte superior da coxa para os pés, mede-se a frequência do som refletido daquela área venosa. Baseando-se no caso acima, assinale a alternativa que apresenta a interpretação adequada do resultado obtido, indispensável para elaborar o diagnóstico correto do exame.

Um objeto está a 25cm à esquerda de uma lente que tem distância focal de +10cm. Uma segunda lente, que tem distância focal de –40,0cm, está a 10cm à direita da primeira lente. Assinale a alternativa que apresenta, respectivamente, a distância entre o objeto e a imagem final formada pela segunda lente, o aumento transversal total, a natureza e orientação da imagem.

Sobre os materiais paramagnéticos, assinale a alternativa correta.

Em relação aos materiais diamagnéticos, marque V para verdadeiro ou F para falso e, em seguida, assinale a alternativa que apresenta a sequência correta.

( ) São sempre repelidos por polos magnéticos.

( ) O ouro, a prata, o cobre e o bismuto são exemplos de materiais diamagnéticos.

( ) Apresentam suscetibilidade magnética sempre negativa.

( ) Todos os materiais apresentam algum grau de diamagnetismo.

A respeito da Teoria da Blindagem Eletromagnética, analise as assertivas abaixo.

I. Os campos elétricos são mais fáceis de blindar do que os campos magnéticos.

II. Qualquer material é capaz de blindar com efetividade uma região sujeita a ruído eletromagnético.

III. Compatibilidade eletromagnética é a capacidade que dispositivos elétricos ou eletrônicos apresentam, além de gerarem seus próprios ruídos, de interagir com ruídos eletromagnéticos de outros aparelhos, mantendo sua performance em níveis aceitáveis de operação.

É correto o que se afirma em
