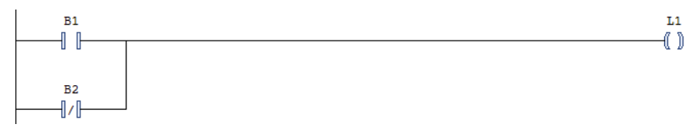

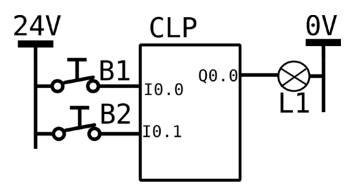

Estando as botoeiras B1 e B2, do tipo pulsante, ligadas normalmente fechadas ao CLP, marque a alternativa responsável por acender a lâmpada L1, somente se a botoeira B1 estiver pressionada e se a botoeira B2 não estiver pressionada.

Enunciado 3714175-1

Provas

Questão presente nas seguintes provas

3194043 Ano: 2023
Disciplina: Engenharia de Automação
Banca: SELECON
Orgão: SAAE Lucas do Rio Verde-MT

Provas:

Técnico de Automação
Provas ×

Em uma Interface Homem Máquina – IHM, segundo a norma IEC 63303, o usuário (user), suas tarefas e respectivas funcionalidades são requisitos para definir o conceito de usuários primários e secundários. Cada usuário tem a definição de perfil com base nas funções individuais e em suas tarefas.

Diante do exposto, a opção em que o perfil (user) corresponde à função é:

A

Manutenção corretiva: user acessa telas de dados com diagnósticos de parâmetros operacionais, para tomadas de decisão em médio prazo.

B

Administração: user acessa livremente todas as telas e recursos, e tem permissão para modificar dados junto à manutenção da interface.

C

Processo: user acessa telas de dados significativos para tomadas de decisão a curto prazo, como ligar e desligar equipamentos.

D

Controle e tecnologia: user acessa telas de funções de variáveis e de medições (como níveis, vazões e densidades).

Provas

Questão presente nas seguintes provas

3132204 Ano: 2023
Disciplina: Engenharia de Automação
Banca: INQC
Orgão: Pref. Sant'ana Livramento-RS

Provas:

Engenheiro de Controle e Automação
Provas ×

O objetivo da implantação de projetos de proteção coletiva é eliminar ou reduzir os riscos nas atividades laborais por meio da utilização do Equipamento de Proteção Coletiva (EPC). Nesse sentido, no que tange a proteção contra queda em altura do trabalhador na realização de serviços ou no deslocamento, temos a linha de vida. A partir disso, assinale a alternativa que melhor apresenta a concepção de linha de vida.

A

A linha de vida consiste em um equipamento de proteção coletiva flexível que deve ser obrigatoriamente horizontal.

B

A linha de vida é fixada apenas na estrutura da edificação com o objetivo de restringir a movimentação do funcionário, de modo a evitar a queda.

C

A linha de vida pode ser vertical, nesse caso a corda de fio sintético ou o cabo de aço é fixado na vertical. A utilização desse sistema se dá na realização de trabalhos em andaimes suspensos (balancins), escadas do tipo marinheiro, dentre diversos outros.

D

A linha de vida vertical permite que o cabo percorra o comprimento da área protegida e é ligado à estrutura por pontos de fixação intermediários e nas extremidades.

E

A linha de vida pode ser utilizada para manter o trabalhador suspenso na realização de suas atividades.

Provas

Questão presente nas seguintes provas

3132203 Ano: 2023
Disciplina: Engenharia de Automação
Banca: INQC
Orgão: Pref. Sant'ana Livramento-RS

Provas:

Engenheiro de Controle e Automação
Provas ×

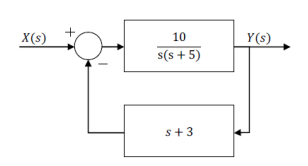

Considere seguinte diagrama de blocos de um sistema realimentado negativamente.

Enunciado 3535385-1

A função de transferência em malha fechada desse sistema é

Provas

Questão presente nas seguintes provas

3132202 Ano: 2023
Disciplina: Engenharia de Automação
Banca: INQC
Orgão: Pref. Sant'ana Livramento-RS

Provas:

Engenheiro de Controle e Automação
Provas ×

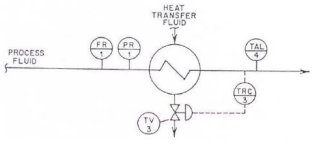

A figura abaixo mostra um diagrama P&ID empregando a simbologia da norma ISA 5.1. Sobre o sistema representado pelo diagrama é correto afirmar que:

Enunciado 3535384-1

Provas

Questão presente nas seguintes provas

3132201 Ano: 2023
Disciplina: Engenharia de Automação
Banca: INQC
Orgão: Pref. Sant'ana Livramento-RS

Provas:

Engenheiro de Controle e Automação
Provas ×

Acerca dos conceitos utilizados em instrumentação, analise as afirmações abaixo.

I. Resolução é o menor incremento da entrada detectável pelo instrumento.
II. Sensibilidade é a medida do desvio entre o valor medido e o valor verdadeiro.
III. Exatidão é a medida do grau de reprodutibilidade da medição, ou seja, da dispersão existente entre várias medidas sucessivas.
IV. Zona morta é a faixa de valores da entrada correspondente a um mesmo valor de saída.

Quais estão corretas?

Provas

Questão presente nas seguintes provas

3132200 Ano: 2023
Disciplina: Engenharia de Automação
Banca: INQC
Orgão: Pref. Sant'ana Livramento-RS

Provas:

Engenheiro de Controle e Automação
Provas ×

Acerca dos métodos de acionamento e controle de velocidade de motores CC e CA, assinale a alternativa INCORRETA.

A

Pode-se regular a velocidade de motores CC de excitação paralela por meio da corrente de campo.

B

Uma das formas de alterar a velocidade de motores de indução é variar a tensão aplicada em seus terminais.

C

Uma das vantagens da partida estrela-triângulo é reduzir a corrente de partida de motores de indução trifásicos sem afetar o conjugado da máquina.

D

Para aumentar o torque de partida em motores de indução de rotor bobinado insere-se resistências ao circuito do rotor.

E

Motores CC de excitação em série não devem operar sem carga no eixo, sob o risco de desenvolver altas velocidades que danificariam a máquina.

Provas

Questão presente nas seguintes provas

3132199 Ano: 2023
Disciplina: Engenharia de Automação
Banca: INQC
Orgão: Pref. Sant'ana Livramento-RS

Provas:

Engenheiro de Controle e Automação
Provas ×

Sistemas supervisórios são sistemas digitais permitem que sejam monitoradas e rastreadas informações de um processo produtivo. Podem ser divididos basicamente, em dois grupos: IHM e SCADA. A esse respeito assinale a alternativa correta.

A

As IHM’s são geralmente instaladas distantes linha de produção, devido sua baixa robustez.

B

Os sistemas SCADA utilizam dois modos de comunicação: por interrupção e por consulta.

C

É no modo de execução onde são criadas as telas gráficas dos sistemas supervisórios.

D

Uma das funções da IHM é traduzir as informações vindas do CLP para uma linguagem de menor compreensão.

E

Não é possivel realizar a supervisão via internet.

Provas

Questão presente nas seguintes provas

3132198 Ano: 2023
Disciplina: Engenharia de Automação
Banca: INQC
Orgão: Pref. Sant'ana Livramento-RS

Provas:

Engenheiro de Controle e Automação
Provas ×

A figura abaixo mostra um estágio amplificador de pequenos sinais, com polarização por divisor de tensão.

Enunciado 3535370-1

De acordo com a figura acima, assinale a alternativa correta.

A

O sinal CA na saída (V_O) apresenta mesma fase do sinal de entrada (V_i).

B

Esse circuito polarizador aumenta a influência das alterações de ganho β do transistor.

C

Para obter máximo aproveitamento do sinal de entrada, sem distorção, é desejável fixar o ponto de operação do transistor no ponto médio da reta de carga.

D

A função dos capacitores C1 e C2 é bloquear os componentes CA entre os estágios.

E

A função do capacitor C_E é armazenar a energia vinda do estágio anterior para o próximo estágio.
