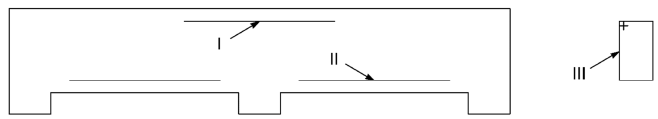

A figura a seguir ilustra uma viga contínua de concreto armado de um edifício.

No detalhamento esquemático da viga, as armaduras indicadas por I, II e III, respectivamente, são:

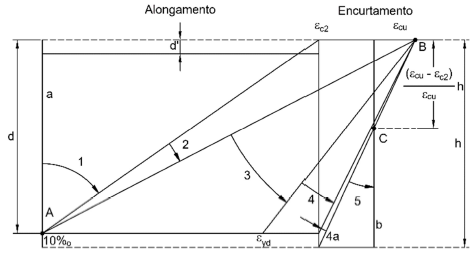

Considere o diagrama de domínios 1 a 5, referentes aos estados limites últimos do concreto armado, para concretos de classe até C50, mostrado na figura a seguir:

De acordo com a NBR 6118, os domínios em que a linha neutra é externa à seção são:

A respeito de vigas de concreto armado submetidas à flexão simples, é correto afirmar que o(a):

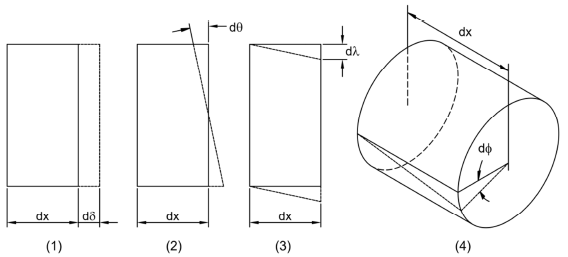

Analise os diversos tipos de deformações em elementos infinitesimais de estruturas, mostrados na figura a seguir:

A relação entre a figura e a deformação correspondente é:

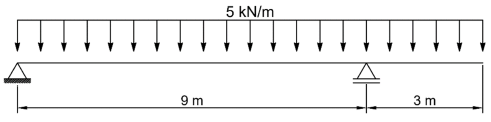

Um material linear-elástico é empregado para confeccionar uma viga retangular de 12cm largura e altura h. A viga é biapoiada com vão de 9m e um balanço de 3m. O carregamento atuante na viga está representado na figura a seguir:

Considerando que o material apresenta tensão admissível de 32MPa, a altura mínima para essa viga (em cm) é:

Uma barra prismática de aço, de seção quadrada com 2cm de lado e 4m de comprimento, está sujeita a uma força axial de tração de 10kN. Considerando que a barra segue a Lei de Hooke e o módulo de elasticidade do aço é 200GPa, a tensão normal na seção transversal (em MPa) e o alongamento da barra (em mm), respectivamente, são:

Quanto às propriedades da madeira, é correto afirmar que o(a):

Um engenheiro está projetando um pavilhão de convenções moderno para uma universidade com capacidade para 2.000 pessoas e precisa especificar o material correto para “vencer” o vão transversal desse pavilhão. Ele dispõe de aço, concreto e madeira ao mesmo preço, tanto de aquisição quanto de aplicação, não sendo esta, portanto, uma variável a ser considerada. A melhor indicação de material, nesse caso, é:

O dimensionamento dos conectores das estruturas metálicas é feito com base nas modalidades de rupturas de ligações. A ligação metálica da figura a seguir representa a modalidade de ruptura por:

Segundo orientação contida na Lei de Acesso à Informação (lei federal nº 12.527/20211), informações pessoais, relativas à intimidade, vida privada, honra e imagem poderão ter autorizada sua divulgação ou acesso por terceiros, diante de previsão legal ou consentimento expresso da pessoa a quem se referirem, sendo dispensado o referido consentimento quando as informações forem necessárias à(ao):
