Há três transformadores de potência monofásicos, com relação de espiras N₁/N₂ = 62, onde N₁ é o número de espiras do enrolamento primário e N₂ é o número de espiras do enrolamento secundário. Após conectados, formarão uma ligação triângulo no primário e uma ligação estrela no secundário. Caso seja aplicada ao primário tensão entre fases de 13.800V, a tensão entre fases (em V), no secundário, será de:

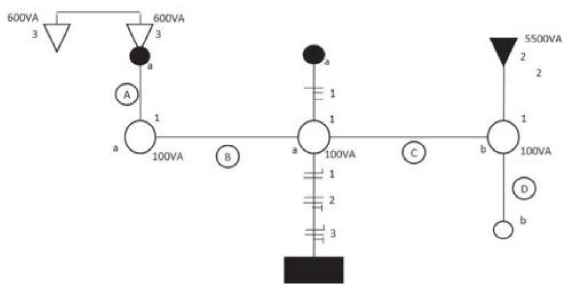

Avalie o sistema representado na figura a seguir:

Considerando condutor de fase (F), condutor neutro (N) e condutor retorno (R), os trechos A, B, Ce D, respectivamente, são:

Um retificador de meia onda controlado é utilizado para alimentar uma carga resistiva qualquer. O retificador é baseado em tiristor, que pode ser considerado ideal, e é alimentado por fonte CA ideal. Sabe-se que a carga resistiva consome corrente média de 10A quando o ângulo de disparo é nulo. O ângulo de disparo necessário para que a corrente média seja reduzida para 7A pode ser expresso por:

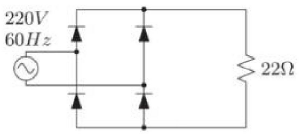

A figura a seguir apresenta um retificador monofásico em ponte completa, alimentado por uma fonte CA de 220V e atendendo a uma carga de !$ 22 \Omega !$. Considerando que os diodos são ideais, o valor da potência ativa (em W) que a fonte entrega ao sistema retificador-carga é:

Três impedâncias Z1, Z2 e Z3, na forma polar, possuem como ângulos, respectivamente: 0º, -45º e 45º. Em relação a essas impedâncias, é correto afirmar que:

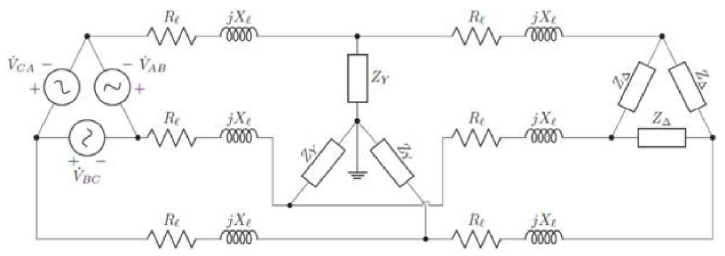

A figura a seguir apresenta um diagrama trifilar, cujo gerador, conectado em triângulo, alimenta duas cargas balanceadas: uma com ligação em estrela e impedância !$ Z_y = 60 + j100 \Omega !$ por fase; e outra com ligação em triângulo e impedância !$ Z_\triangle = 165 + j270 \Omega !$ por fase. Essas conexões são feitas a partir de linhas de transmissão, em que as impedâncias em série são iguais: !$ R_\ell + jX_\ell = 5 + j10\Omega !$.

Considerando o gerador equilibrado e simétrico, a impedância total vista pelo gerador no circuito equivalente monofásico será:

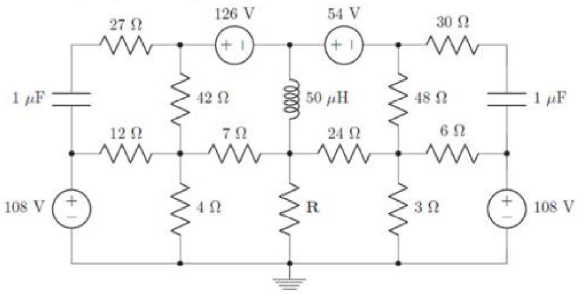

O circuito CC a seguir opera em regime permanente.

A resistência R (em !$ \Omega !$) que recebe a máxima potência do restante do circuito é:

A equação a seguir representa a aplicação da Lei de Kirchhoff para tensões em circuito RLC em série com uma fonte de tensão e(t):

!$ e(t) = 5 i (t) + 20 \times 10^{-3} { \large di(t) \over dt} + { \large 1 \over 2 \times 10^{-6}} \int i(t) d\overline t !$

O valor de !$ \omega !$ para que uma corrente !$ i(t) = 2cos(\omega t -15º)A !$ seja obtida através da aplicação de uma tensão !$ e(t) = 10cos(\omega t - 15º)V !$, em regime permanente, deve ser:

Um circuito elétrico é composto por um resistor de !$ 5 \Omega !$, um indutor de 10mH e um capacitor de !$ 1 \mu F !$, estando todos os elementos conectados em série a uma fonte de tensão CC de 25V. Sabendo-se que o circuito opera em regime permanente, o valor da corrente (em A) que circula por este circuito é:

Sobre a tecnologia do concreto, é correto afirmar que o(a):
