Uma fábrica possui as quatro cargas principais, indicadas a seguir:

- Um motor com potência nominal de 10 hp, FP igual a 0,8 (atrasado) (1hp = 0,746 kW)

- Um aquecedor resistivo com potência nominal 1,2 kW

- Dez lâmpadas incandescentes de 100 W cada

- Um motor síncrono com potência nominal de 5 hp, FP igual a 0,8 (atrasado)

Deseja-se corrigir o fator de potência da instalação para 0,92 (atrasado), instalando-se um banco de capacitores. O valor nominal da potência reativa (capacitiva) do banco a ser instalado para esse fim deve ser de, aproximadamente:

Dados: 1 hp = 0,746 kW, cos (23°) = 0,92, tan (23°) = 0,42

A tabela 1 a seguir apresenta os fatores de correção para temperaturas ambientes diferentes de 30 °C para linhas não subterrâneas e de 20 °C (temperatura do solo) para linhas subterrâneas.

A tabela 2 abaixo apresenta os fatores de correção aplicáveis a condutores agrupados em feixe (em linhas abertas ou fechadas) e a condutores agrupados num mesmo plano, em camada única.

Um motor monofásico de 1.800W, 100V, com fator de potência 0,8, rendimento de 90%, opera na temperatura de 40 °C e será alimentado por condutores com isolamento em EPR. Esses condutores serão instalados numa bandeja não perfurada que contém mais 2 circuitos, os quais atendem a outras cargas da instalação. Com base nessas informações, o valor da corrente para o dimensionamento do condutor de alimentação desse motor é, aproximadamente, de:

Os dados de ensaio contidos na tabela a seguir aplicam-se a um motor de indução trifásico de quatro polos, 135 kW (100 HP), 460 V e 60 Hz, com rotor de dupla gaiola. O motor é da classe B (conjugado de partida normal e corrente de partida baixa).

Segundo esses dados, as perdas rotacionais a vazio são, aproximadamente, de:

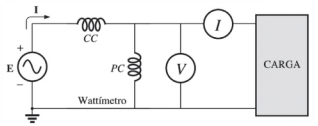

Os medidores no circuito monofásico da figura abaixo são ideais e apresentaram as medidas de 6400 W no wattímetro, 400 V no voltímetro e 20 A no amperímetro.

De acordo com essas medidas, o valor da impedância na carga (indutiva) é:

A figura abaixo mostra a curva de um disjuntor de 30 A.

Se o circuito do equipamento protegido por esse disjuntor sofrer uma falta com uma corrente de curto-circuito de, aproximadamente, 435 A, então o tempo de disparo, em segundos, do disjuntor será de, aproximadamente:
