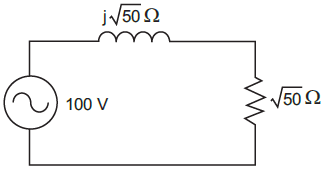

O circuito RL série da figura acima opera com uma fonte de tensão alternada de 100 V eficazes. A potência complexa fornecida pela fonte é

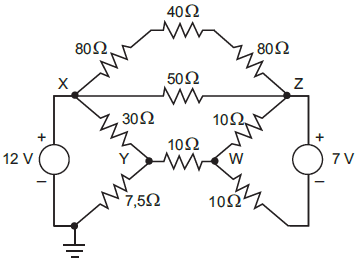

A figura ilustra um circuito elétrico resistivo, alimentado por duas fontes CC, funcionando em regime permanente.

A tensão no nó Z, em volts, é

A figura ilustra um circuito elétrico resistivo, alimentado por duas fontes CC, funcionando em regime permanente.

O valor absoluto da tensão e a resistência do equivalente de Thevenin entre os nós Y e W são, respectivamente,

A figura ilustra um circuito elétrico resistivo, alimentado por duas fontes CC, funcionando em regime permanente.

Considerando V_X, V_Y e V_W, respectivamente, as tensões nos nós X, Y e W, então a equação que poderá ser determinada a partir do nó Y é

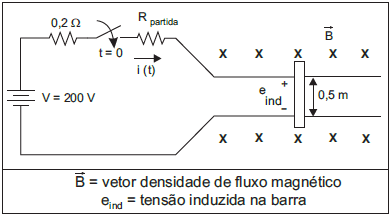

A figura acima ilustra o esquema de funcionamento de uma máquina linear ideal, consistindo de uma bateria com tensão de 200 V e resistência interna de 0,2 !$ Omega !$, conectada através de uma barra condutora sobre um par de trilhos sem atrito. Essa barra inicia o deslizamento sobre o par de trilhos quando a chave é fechada em t = 0. Adicionalmente, ao longo dos trilhos, existe um campo magnético constante com densidade uniforme, cujas linhas de fluxo são perpendicularmente cortadas pela barra. Para limitar a corrente de partida, uma resistência R_partida pode ser inserida a fim de prevenir a ocorrência de danos à máquina durante sua inicialização.

Qual o valor da R_partida a ser inserida, para que a corrente seja reduzida a 1/5 do valor anterior?

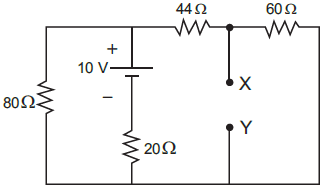

Uma carga resistiva deve ser colocada entre os pontos X e Y do circuito da figura acima. A eficiência de operação de um circuito ou de um sistema elétrico é medida pela relação percentual entre a potência dissipada pela carga e a potência fornecida pela fonte. Assim, para que este circuito opere com eficiência operacional de 80%, a resistência da carga, em ohms, deve ser de

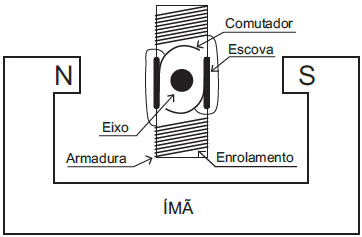

O esquema acima representa um motor elementar. O princípio de funcionamento dessa máquina está calcado na repulsão dos polos da armadura pelos do ímã permanente.

A respeito dessa máquina, afirma-se que

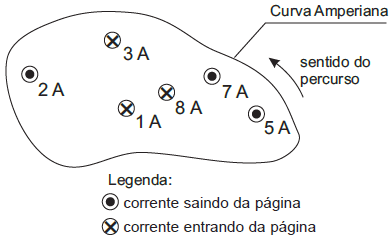

A figura acima apresenta uma curva amperiana que engloba seis condutores, cujas correntes encontram-se indicadas ao lado desses condutores. Considerando o sentido de percurso da amperiana indicado na figura e a permeabilidade magnética do meio, o valor de !$ vec{B} , d , vec{l} !$, em T.m, é

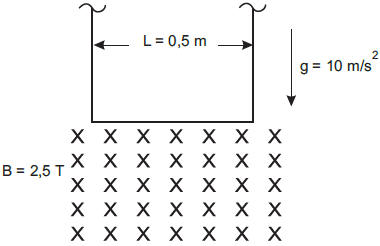

A figura acima apresenta uma espira retangular fechada de lado L, que inicia um movimento de queda livre no limiar das linhas de fluxo de um campo magnético B de 2,5 T. Desprezando a resistência do ar e adotando a aceleração da gravidade g igual a 10 m/s², o fluxo na espira para t = 2 s, em Wb, é

Em uma determinada região do espaço, o potencial elétrico é dado pela expressão V = 2x²y + zx + y/z. Sabendo-se que !$ overline{i}, , overline{j} , e , overline{k} !$ são os vetores unitários nas direções dos eixos x, y e z, o campo elétrico, em V/m, no ponto A(2,−1,3) é
