Um transformador monofásico possui um único enrolamento primário e dois enrolamentos secundários independentes. A tensão eficaz nominal do primário é de 110 V e os secundários têm, cada um, tensão eficaz e potência nominais de 9 V − 18 VA. Para se obter no secundário uma tensão eficaz nominal de 9 V com capacidade de corrente de 4 A, deve-se alimentar o primário com

A sala de uma residência é retangular, com 5,50 m de comprimento e 4,00 m de largura. De acordo com a NBR 5410, deve-se prever para os pontos de iluminação deste ambiente uma potência aparente mínima de

Considere as tensões fase-neutro e fase-fase de secundários de transformadores trifásicos:

Associe as colunas corretamente:

Norma brasileira que define os símbolos gráficos usados em projetos de instalações elétricas prediais:

Considere as afirmativas abaixo sobre as câmeras IP.

I. As câmaras IP permitem o envio de alarme via e-mail; a gravação de sequências de imagens ou de fotogramas, em formato digital em computadores situados tanto numa LAN como numa WAN, permitindo dessa forma verificar posteriormente o que aconteceu no lugar ou lugares vigiados.

II. Os Circuitos Fechados de TV não aceitam câmeras IP, pois elas são projetadas para conexão direta com o computador ou por meio de um roteador.

III. Apresentam possibilidade de acesso remoto, desta forma, a observação e registro de eventos não necessariamente tem que ser realizada no local de instalação.

IV. As gravações das câmaras IP são limitadas ao disco rígido de qualquer PC da própria rede local.

Está correto o que se afirma APENAS em

A rede de um escritório, a qual possui todos computadores ligados em rede por meio de um roteador, apresenta topologia

Considere um instrumento, o qual será utilizado na medição do quadro de distribuição de uma instalação: barramentos principais, alimentadores e cargas permanentemente instaladas. Para essa atividade é correto dizer que o medidor deve apresentar, no mínimo, grau de proteção que se enquadra na categoria

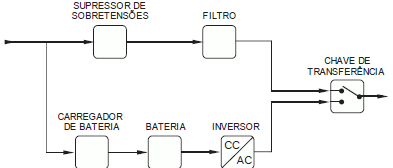

Considere o diagrama de blocos representado abaixo.

O diagrama trata-se de um no-break tipo

Considere as assertivas abaixo.

I. Uma característica dos tiristores de potência é que eles podem operar com frequências elevadas.

II. Na composição dos inversores de frequência, o IGBT é o dispositivo usado para converter a tensão alternada em contínua.

III Uma das aplicações do IGBT, muito utilizadas em eletrônica de potência, é na construção do bloco conversor de tensão, específico, para converter tensão contínua em tensão alternada.

IV. Tiristores de potência podem operar com tensões elevadas da ordem de 5 KV.

Está correto o que se afirma APENAS em

Sobre os inversores de frequência, é correto afirmar que são utilizados
