Duas barras de alumínio estão fixadas entre si por meio de um rebite e submetidas a uma força F de 3000 N cada uma, conforme apresentado na figura abaixo. Sendo o diâmetro da seção transversal do rebite é igual a 2 cm, determine a tensão de cisalhamento exercida no rebite. Considere π igual 3 e aceleração da gravidade igual a 10 m/s² .

O ciclo Carnot é um ciclo-padrão de ar, de funcionamento teórico, que permite a obtenção do máximo rendimento possível para uma máquina térmica com 2 (duas) fontes térmicas. Assinale a alternativa que corresponde aos processos que compõem esse ciclo.

Um motor térmico, operando segundo o ciclo de Carnot, recebe calor à temperatura de 600 K e rejeita calor à temperatura de 200 K. Considerando que o calor recebido da fonte quente é 1800 J, determine o trabalho realizado pelo motor.

Dado o sistema mecânico apresentado na figura abaixo, composto por molas de rigidez k e uma massa M, determine a sua rigidez equivalente.

Considere um canal sem ruído com uma largura de banda de 3000 Hz transmitindo um sinal que possui uma quantidade de 8 níveis. Determine a máxima taxa de transmissão desse canal em bps (bits por segundo).

Esse circuito, que tem uma importante função em alguns sistemas de comunicações, é conhecido como:

Considere os seguintes enunciados em relação aos motores síncronos:

I. Necessitam de fonte de excitação, requerendo manutenção constante e muitas vezes dispendiosa.
II. Não apresentam desvantagem na partida, quando comparado aos motores de indução.
III. São de ampla utilização na indústria, em relação aos motores de indução e de rotor bobinado.
IV. Pode ser usado como alternativa a um banco de capacitores, para corrigir fator de potência, desde que tomando cuidando especiais em relação a flutuação do torque .
V. Não pode usar enrolamento de compensação no auxílio a partida.

Pode-se afirmar que:

Dado o circuito abaixo, calcule a impedância para o circuito equivalente de Norton em relação aos terminais A e B.

Dados:
- Todas as unidades de medidas são as do Sistema Internacional de Unidades (SI)
Vac=60; C = -j6; R = 5 e L = j6

Uma unidade trifásica de aquecimento de 1500 watts, fator de potência unitário e um motor de indução de 5HP, rendimento de 80% e fator de potência 0,90, são alimentados pelo mesmo sistema trifásico a três condutores, 200 volts. Determinar a amplitude da corrente de linha, em ampéres, para o regime normal do motor de indução, considerando que ele é uma carga trifásica equilibrada.

Dados:
1HP=740 watts
√3 = 1,7

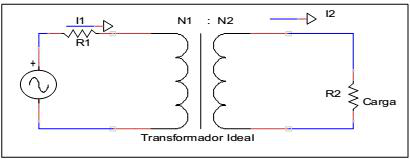

No circuito da figura abaixo, a potência dissipada no resistor de R1 é igual a 2% da potência dissipada na carga (R2). Nessas condições, o valor da relação de transformação, N1/N2, é:

Dados:
R1= 8 Ω
I2=20 A
R2=4 Ω
