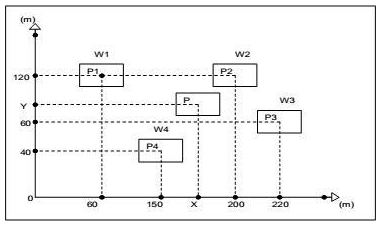

A figura a seguir, ilustra uma indústria que é formada por 04 (quatro) unidades de produção: P1 com potência W1, P2 com potência W2, P3 com potência W3 e P4 com potência W4. A origem das coordenadas é o Posto de Proteção Geral. Supondo que o ponto P seja o local adequado para a localização da subestação, sob o ponto de vista da carga, e que não há fatores arquitetônicos que influenciem na sua localização, calcule as coordenadas X e Y do ponto P em metros.

Dados:
W1=250 kVA; W2 = 500 kVA ; W3 = 750 kVA; W4 = 1000 kVA;
As coordenadas do eixo horizontal e vertical estão em metros.

A perda em um cabo de transmissão é geralmente definida em decibéis por quilômetro (dB/km). Se o sinal no inicio de um cabo com perda de -0,4dB/km tem a potência de 2 mW, determine a potência do sinal há 50 km do inicio do cabo.

Dentre os dispositivos de comando, podemos citar os seguintes: dimmer, relé de impulso e minuteria . Esses dispositivos citados, em instalações elétricas prediais, são usados em:

O aperto de porcas e parafusos e a verificação visual do estado geral dos contatos elétricos, realizados periodicamente, em quadros de distribuição, caracterizam a manutenção:

Um transformador de 32 kVA fornece 12 kW a uma carga com fator de potência de 0,6 atrasado. Desejando-se cargas de fator de potência unitário com esse mesmo transformador, determine quantos kW podem ser acrescentados, até que o transformador esteja a plena carga.

Dados:
sen30° =0,5
cos30° =0,8

Três impedâncias iguais de 15(cos30º + jsen30º ) ohms são ligadas em triângulo a um sistema trifásico ABC, 170 volts, por três condutores. Em um circuito equivalente de uma linha, a corrente de linha, em ampéres, será:

Dados √3 = 1.7

Considere o circuito ilustrado abaixo, onde em um galvanômetro G, com resistência Rg de 20 ohms, uma corrente de 5 x 10^-4A provoca o desvio sobre toda a escala. Sabendo-se que o amperímetro usa esse galvanômetro, calcule o valor aproximado da resistência em paralelo Rp que indique 5 A na escala inteira.

Determine a potência média em watts em um resistor de 20 ohms no qual circula uma corrente em amperes: i(t)=2 + 3senwt +2 sen2wt+1sen3wt.

Os motores elétricos, em geral, podem ser em agrupados em motores de corrente contínua e motores de corrente alternada.
Considere os seguintes enunciados:

I. São exemplos de motores de corrente contínua: motores série, motores em derivação e motores compostos.
II. Motores assíncronos trifásicos são motores alimentados a 4 fios (3 fases e neutro).
III. Motores de indução são constituídos de duas partes básicas: rotor e estator.
IV. O comportamento de um motor de indução, no que se refere ao rotor, é comparável ao primário de um transformador.
V. Em um motor de indução, o único elemento que se liga à linha de alimentação é o estator.

Pode-se afirmar que:

Um sistema de transmissão utiliza dois códigos corretores de erro em série (código concatenado) para obter uma boa capacidade de detecção e correção de erros. O primeiro deles é um código de bloco com matriz geradora dada por G =[ P I ] , sendo I matriz identidade de dimensão 3 x 3 e P matriz de paridade de dimensão 3 x 2. O segundo deles é um codificador convolucional de taxa 5/7. O código concatenado possui taxa igual a:
