H. Creder. Instalações elétricas. LTC, 14.ª ed., 2000, p. 119 (com adaptações).

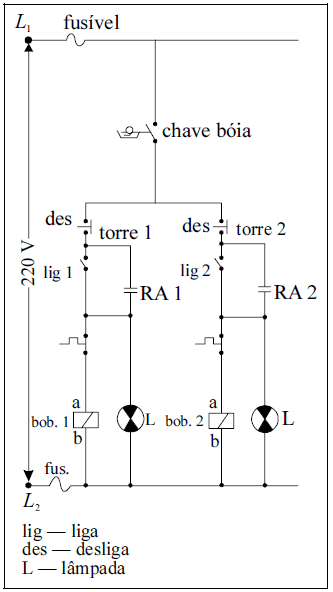

A figura acima mostra o circuito de controle para o acionamento de dois motores utilizados por duas torres de arrefecimento de água. Os diagramas de força não são indicados na figura. A bobina 1 está relacionada ao acionamento dos contatos de força do circuito do motor 1, e a bobina 2, do circuito do motor 2. Uma chave bóia é utilizada no circuito de controle como componente de secção em série com os elementos do circuito de controle. Com base nessas informações, julgue o item a seguir, considerando que todos os componentes estejam funcionando satisfatoriamente.

Em operação, os motores nunca podem ser desligados simultaneamente.

H. Creder. Instalações elétricas. LTC, 14.ª ed., 2000, p. 119 (com adaptações).

A figura acima mostra o circuito de controle para o acionamento de dois motores utilizados por duas torres de arrefecimento de água. Os diagramas de força não são indicados na figura. A bobina 1 está relacionada ao acionamento dos contatos de força do circuito do motor 1, e a bobina 2, do circuito do motor 2. Uma chave bóia é utilizada no circuito de controle como componente de secção em série com os elementos do circuito de controle. Com base nessas informações, julgue o item a seguir, considerando que todos os componentes estejam funcionando satisfatoriamente.

As duas lâmpadas, mostradas no circuito, quando acesas, indicam que os dois motores estão ligados.

H. Creder. Instalações elétricas. LTC, 14.ª ed., 2000, p. 119 (com adaptações).

A figura acima mostra o circuito de controle para o acionamento de dois motores utilizados por duas torres de arrefecimento de água. Os diagramas de força não são indicados na figura. A bobina 1 está relacionada ao acionamento dos contatos de força do circuito do motor 1, e a bobina 2, do circuito do motor 2. Uma chave bóia é utilizada no circuito de controle como componente de secção em série com os elementos do circuito de controle. Com base nessas informações, julgue o item a seguir, considerando que todos os componentes estejam funcionando satisfatoriamente.

De acordo com os circuitos de controle de cada motor, sempre que o motor da torre 1 for energizado, automaticamente o motor da torre 2 será acionado.

H. Creder. Instalações elétricas. LTC, 14.ª ed., 2000, p. 119 (com adaptações).

A figura acima mostra o circuito de controle para o acionamento de dois motores utilizados por duas torres de arrefecimento de água. Os diagramas de força não são indicados na figura. A bobina 1 está relacionada ao acionamento dos contatos de força do circuito do motor 1, e a bobina 2, do circuito do motor 2. Uma chave bóia é utilizada no circuito de controle como componente de secção em série com os elementos do circuito de controle. Com base nessas informações, julgue o item a seguir, considerando que todos os componentes estejam funcionando satisfatoriamente.

Os circuitos de controle dos dois motores somente podem ser energizados se a chave bóia estiver na posição fechada.

Os motores elétricos estão sujeitos a vibrações anormais que, em caso de persistência, podem causar redução no seu rendimento. Nesse caso, algumas medidas de caráter preventivo podem ser tomadas a fim de evitar ou minimizar o problema. Acerca dessas medidas, julgue o item a seguir.

Os mancais devem ser desmontados periodicamente, em um período não superior a dois meses, para se verificarem os estados de rolamentos e lubrificação das partes com engrenagens.

Os motores elétricos estão sujeitos a vibrações anormais que, em caso de persistência, podem causar redução no seu rendimento. Nesse caso, algumas medidas de caráter preventivo podem ser tomadas a fim de evitar ou minimizar o problema. Acerca dessas medidas, julgue o item a seguir.

Deve-se observar a vida útil dos mancais, comparando-a com informações fornecidas pelo fabricante do motor a esse respeito.

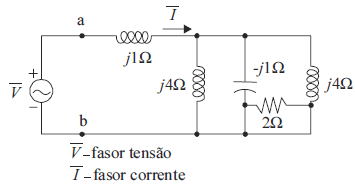

Considere o circuito elétrico acima, que opera em regime permanente, sendo alimentado por uma fonte senoidal cuja tensão eficaz pode ser ajustada com um valor fixo entre 100 V e 300 V. Nesse circuito, !$ j = \sqrt{-1} !$ , a frequência da tensão da fonte é igual a 60 Hz e todas as reatâncias são dadas em ohms. Com base nessas informações, julgue o item a seguir.

Considere que o valor eficaz da tensão na fonte seja ajustado para 200 V. Nessa situação, a intensidade da corrente que flui pela fonte é superior a 300 A.

Considere o circuito elétrico acima, que opera em regime permanente, sendo alimentado por uma fonte senoidal cuja tensão eficaz pode ser ajustada com um valor fixo entre 100 V e 300 V. Nesse circuito, !$ j = \sqrt{-1} !$ , a frequência da tensão da fonte é igual a 60 Hz e todas as reatâncias são dadas em ohms. Com base nessas informações, julgue o item a seguir.

Independentemente do valor da tensão ajustada na fonte, a corrente elétrica que flui pelo capacitor é sempre o dobro de !$ \bar{I} !$.

Considere o circuito elétrico acima, que opera em regime permanente, sendo alimentado por uma fonte senoidal cuja tensão eficaz pode ser ajustada com um valor fixo entre 100 V e 300 V. Nesse circuito, !$ j = \sqrt{-1} !$ , a frequência da tensão da fonte é igual a 60 Hz e todas as reatâncias são dadas em ohms. Com base nessas informações, julgue o item a seguir.

A impedância complexa equivalente entre os terminais a e b da fonte pode ser calculada por meio da relação da tensão fasorial da fonte !$ \bar{V} !$ e da corrente fasorial !$ \bar{I} !$

Considere o circuito elétrico acima, que opera em regime permanente, sendo alimentado por uma fonte senoidal cuja tensão eficaz pode ser ajustada com um valor fixo entre 100 V e 300 V. Nesse circuito, !$ j = \sqrt{-1} !$ , a frequência da tensão da fonte é igual a 60 Hz e todas as reatâncias são dadas em ohms. Com base nessas informações, julgue o item a seguir.

A fonte, nesse circuito específico, independentemente do valor da sua tensão, fornece potência ativa ao resistor.
