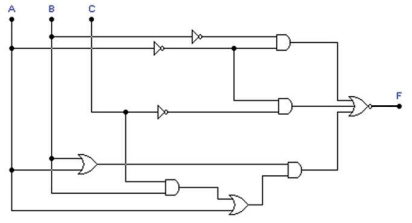

Seja o diagrama de portas lógicas integradas na figura a seguir.

Adaptado de NOGUEIRA, J.S. Eletrônica Digital Básica. Salvador: EDUFBA, 2011, p40.

A expressão booleana simplificada resultante em F é igual a:

A expressão a seguir F foi obtida a partir da simplifi cação de um circuito lógico.

\( F = A.B + A.\overline{C}.\overline{B} + A.\overline{C}.D + C.D + C.\overline{B} + C.\overline{C}.B \)

A expressão booleana lógica simplificada resultante de F é:

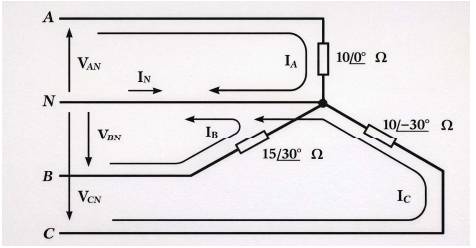

Um sistema trifásico de quatro fios, ABC, com tensão de linha \( V_{BC}\ =\ 150\sqrt{3}<0^o \) V, possui uma carga conectada em estrela (Y), conforme figura abaixo. As correntes de fase I_A , I_B e I_C para este circuito são, respectivamente:

Adaptado de NAHVI, M. EDMINISTER, J. A. Eletric Circuits.Schaum´s Outline Series. New York: McGraw-Hill, 2018. p.284

Os motores de indução trifásicos com rotor gaiola de esquilo possuem regulamentação de índices mínimos de eficiência desde o ano de 2002, com a exigência mínima da categoria IR3 a partir do ano de 2017. Desse modo, caso uma indústria necessite substituir o seu motor de indução trifásico com rotor gaiola, alimentado com 380V a 60Hz, de potência e velocidades nominais de 10 CV e 1750 RPM, respectivamente, fator de potência 0,83 e rendimento 0,87 por um motor IR3 equivalente, qual seria a economia mensal mínima de energia ativa? A seguir os índices de efi ciência mínimos para os motores IR3 desta categoria. Considere o mês com 30 dias e o funcionamento do motor 24 horas por dia.

Sobre os sistemas de malhas de controle utilizados em projetos de Automação Industrial, assinale a alternativa CORRETA.

Um circuito inversor trifásico, conectado a uma fonte de tensão CC de 90 V, fornece potência para uma carga resistiva balanceada ligada em estrela, com 5Ω por fase. Operando em modo de condução de 180º, a potência de saída é:

Em uma ambiente, foram instaladas uniformemente 8 luminárias com 2 lâmpadas, sendo o fl uxo luminoso de 4000 lúmens por lâmpada. Considerando o coefi ciente de utilização 0,3, coefi ciente de depreciação de 0,5 e a iluminância recomendada de 1200 lux, a área do ambiente de acordo com o método dos lúmens é de:

Um motor síncrono trifásico está instalado em um estabelecimento industrial com rede equilibrada, operando com tensão constante e frequência de 60 Hz. Pode-se afi rmar que é CORRETO em relação a esse motor que:

A partida estrela-triângulo é uma estratégia de acionamento de um motor de indução trifásico de potências tradicionalmente entre 5 e 20cv. Nesse método, o motor é acionado em confi guração estrela proporcionando uma maior impedância e menor tensão nas bobinas. Dessa maneira, a corrente de partida e o conjugado de partida diminuem e, por isso, é recomendado que o motor seja ligado em vazio nessa estratégia de acionamento. O uso da chave estrela-triângulo na partida dos motores de indução trifásicos de gaiola reduz a corrente de partida na linha, em relação ao valor de partida com tensão plena (partida direta), de um fator igual a:

A partida compensada é uma estratégia de acionamento de motores elétricos trifásicos que utiliza um autotransformador para reduzir a tensão inicial, diminuindo o pico de corrente e o torque na partida. O sistema utiliza comutação de taps (geralmente 65% ou 80%), alimentando o motor com tensão reduzida durante a partida antes de aplicar a tensão plena, operando com contatores e um temporizador. Utilizando esse método, a corrente de partida com tensão plena de um motor de indução trifásico vale 50A. Dessa maneira, usando-se um autotransformador de partida no tap de 80%, a sua corrente de partida será:
