O campo magnético rotativo (ou campo girante) é o princípio fundamental dos motores de indução. Ele é produzido no estator por correntes alternadas defasadas (geralmente trifásicas) que criam um fluxo magnético rotativo. O rotor de um motor de indução assíncrono gira a uma velocidade inferior à velocidade do campo magnético, o que resulta em um fenômeno conhecido por "escorregamento". Considerando um motor de indução assíncrono de 4 polos que opera com frequência de 60Hz e escorregamento de 5%, a velocidade do campo magnético e a velocidade do rotor desse motor serão, respectivamente, iguais a:

Em uma instalação elétrica alimentada por uma fonte de corrente alternada, a potência ativa consumida é representada por P e o fator de potência indutivo da carga vale cosθ₁. Nessa situação, o consumidor pagará à concessionária de energia multas por conta de baixo fator de potência. Para resolver essa situação, o fator de potência deverá aumentar e passar a ser cosθ₂ indutivo através da instalação de um grande banco de capacitores. A potência reativa capacitiva desse banco de capacitores vale:

Circuitos retificadores são utilizados desde fontes de alimentação a sistemas de transmissão de energia. Considerando os principais tipos de retificadores, analise as afirmativas e coloque (V) para VERDADEIRO ou (F) para FALSO.

( ) Retificadores com carga capacitiva possuem um valor médio de tensão inferior aos reguladores com carga resistiva.

( ) Nos retificadores com carga indutiva, a carga apresenta um comportamento elétrico semelhante a uma fonte de corrente.

( ) Circuitos retificadores controlados utilizam diodos de potência para o controle de velocidade em motores CC e na transmissão DC de alta potência.

( ) Pontes retificadoras semicontroladas podem assumir valores médios positivos, nulos ou negativos na tensão de saída.

( ) O chaveamento de tiristores nos retificadores produzem componentes harmônicas no sistema, podendo reduzir o fator de potência, provocar sobrecarga e desencadear falhas em dispositivos de proteção.

Assinale a alternativa que contém a sequência CORRETA é:

Conversores CC-CC são circuitos eletrônicos de potência amplamente utilizados para obter diferentes níveis de tensão, a partir de uma fonte CC fixa.

HMED, A. Eletrônica de Potência. São Paulo: Prentice Hall, 2000. p. 326.

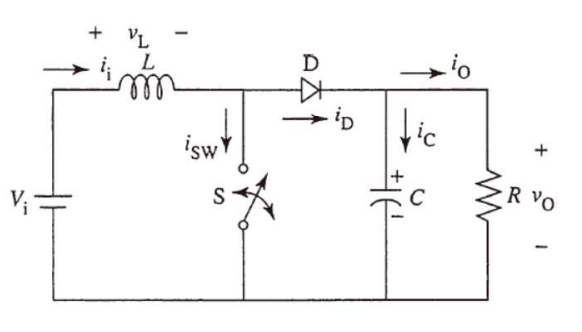

Quanto ao circuito da imagem, assinale a alternativa CORRETA.

Um motor de passo híbrido bifásico possui ângulo de passo nominal de 1,8° e é acionado por um driver com controle de corrente senoidal ideal em microstepping de 1/16 de passo. O motor está acoplado rigidamente a uma carga com elevada inércia, operando abaixo da frequência de ressonância mecânica, de modo que não há perda de sincronismo.

Durante a operação, o sistema recebe uma sequência contínua de 12.800 pulsos por segundo, sendo cada pulso correspondente a um micropasso.

Considerando que não há escorregamento e que cada micropasso resulta em deslocamento angular uniforme do eixo, assinale a alternativa CORRETA:

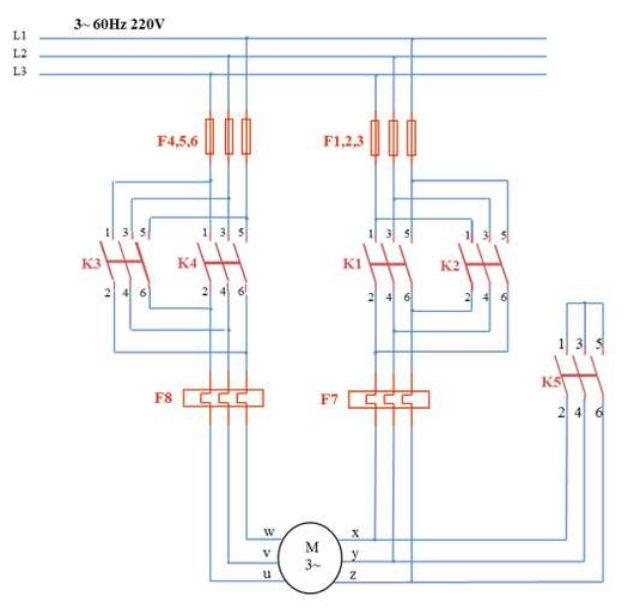

O diagrama de potência apresentado corresponde ao acionamento de um motor trifásico Dahlander com reversão de rotação, no qual a mudança de velocidade é obtida pela reconfi guração dos enrolamentos do estator, enquanto a inversão do sentido de rotação é realizada pela troca de duas fases da alimentação por meio de contatores apropriados.

Adaptado de MORAES, E. Sala da Elétrica. 2014

Considerando o princípio de funcionamento desse tipo de acionamento e analisando a topologia do diagrama, assinale a alternativa CORRETA.

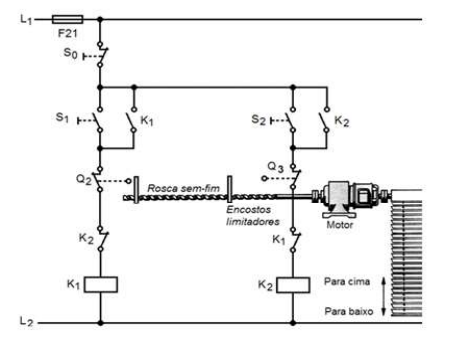

O circuito de comando apresentado mostra um circuito de acionamento (chave de partida) de um motor CA, utilizado para abrir e fechar uma persiana. O motor é acionado por meio dos contatores K1 e K2 para inversão do sentido de movimento de um sistema de rosca sem-fim. O circuito possui botoeiras S1 e S2 e chaves fim de curso Q2 e Q3.

Adaptado de OLIVEIRA, A. B. de M. Acionamentos de Comandos Elétricos. Minas Gerais: CEFET-MG, 2015.

Suponha que o sistema esteja parado, nenhum fim de curso esteja acionado e o operador pressione a botoeira S1, mantendo-a pressionada apenas o tempo suficiente para que o contator correspondente seja energizado e mantido pelo contato de selo. Em seguida, sem desligar o sistema, o operador pressiona a botoeira S2.

Nessa condição, o comportamento CORRETO do circuito será:

Um transformador tem especificações nominais de 1000 kVA, 12/1,2 kV e 60Hz quando ele está operando como um transformador convencional de dois enrolamentos. Nessas condições, sua resistência e reatância em série são dadas como 1,1% e 8,8% por unidade, respectivamente. Esse transformador deve ser usado como um autotransformador abaixador de 13,2/12 kV, em um sistema de distribuição de potência. Na ligação em forma de autotransformador, a sua especificação de potência aparente nominal e a impedância série do transformador em pu (por unidade) são, respectivamente:

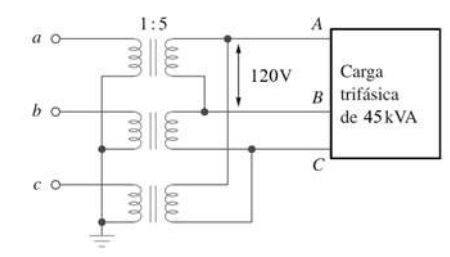

Uma carga equilibrada de 45 kVA está conectada ao secundário de um transformador trifásico, sendo representada pela figura a seguir. Suponha que os transformadores sejam ideais, a corrente de linha do primário ILp e o tipo de conexão desse transformador (primário e secundário) são, respectivamente:

Adaptado de ALEXANDER, C. K. SADIKU, M. N. O. Fundamentos de Circuitos Elétricos. 5ª ed. Porto Alegre: AMGH, 2013.

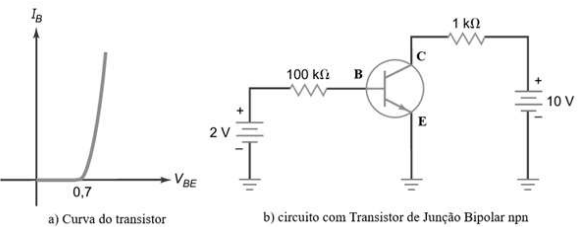

O circuito da figura b) apresenta uma fonte de tensão de V_BB = 2V polarizando diretamente um transistor através do resistor limitador de corrente de 100 kOhm. Considerando a curva de polarização deste transistor na figura a), e um ganho de corrente β_dc = 200, a corrente elétrica do coletor I_C é igual a:
