Os relés de proteção são utilizados no Sistema Elétrico para garantir a segurança e estabilidade da rede elétrica, identifi cando falhas e isolando equipamentos. Sobre os seus principais tipos, analise os itens e assinale a alternativa CORRETA.

I. O relé com função 50/51 é o mais econômico, sendo utilizado em alimentadores de média tensão, linhas de transmissão e geradores, adicionando proteção quando há uma falta, elevando a corrente acima da nominal.

II. O relé com função 87 é empregado na proteção de transformadores de potência, barramentos e linhas de transmissão, comparando as correntes nos terminais do equipamento protegido.

III. O relé com função 79 é utilizado em unidades geradoras, quando ocorre fl uxo de potência em um sentido não desejado ou através da limitação do fl uxo de potência em um dado sentido.

Está(ão) CORRETA(S) a(s) alternativa(s):

A distorção harmônica total (DHT) mensura a quantidade de distorção harmônica em um sinal elétrico em relação a sua frequência fundamental. Qual a tensão da componente fundamental de um sinal, considerando valores de tensão de 12V na 3ª harmônica e 5V na quinta harmônica e DHT de 13%?

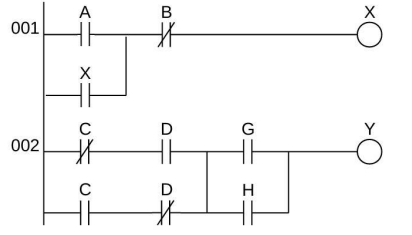

Ladder é uma linguagem de programação gráfi ca muito utilizada em CLPs, facilitando o controle de processos industriais através da simulação de circuitos eletromecânicos. Sobre o código em linguagem Ladder abaixo, analise as proposições.

Adaptado de: MENDES, R. M. Programa de CLPs. Métodos e Técnicas. São Carlos, 2021.

I. O componente A atua como um contato normalmente aberto.

II. Há dois contatos selos no código.

III. Os contatos G e H atuam com a lógica booleana AND.

IV. Há uma lógica booleana OU-Exclusivo implementada no circuito.

Está(ão) CORRETA(S) a(s) alternativa(s):

Um circuito buck-boost opera em modo contínuo, com uma frequência de 10kHz e tempo de condução da chave ligado é de 40µs. Qual o valor da tensão de alimentação DC, para fornecer uma potência de 0,32kW a uma carga resistiva de 5Ω?

Em um sistema de energia, um motor síncrono de grande capacidade de potência opera com fator de potência capacitivo. Se aumentarmos a sua corrente de campo, o motor torna-se ainda mais sobrexcitado. Dessa maneira, a sua corrente da armadura tenderá a:

Sobre os transformadores de potência, julgue os itens a seguir:

I - O ensaio a vazio (ou circuito aberto) tem como objetivo principal determinar os parâmetros do ramo de magnetização para obter a medição das perdas do núcleo à tensão nominal.

II - O ensaio de curto-circuito tem por finalidade a determinação dos parâmetros necessários para medição das perdas no cobre, onde o circuito secundário é mantido em curto enquanto é aplicada no circuito primário a tensão nominal.

III - A eficiência máxima de um transformador ocorre quando as perdas no cobre do transformador se igualam às perdas no ferro.

IV - O ensaio a vazio (ou circuito aberto) tem por finalidade a determinação dos parâmetros necessários para medição das perdas no cobre, onde o circuito primário é mantido em aberto enquanto é aplicada no circuito secundário a tensão nominal.

Podemos garantir que estão CORRETAS as afirmações:

Os Transformadores de energia são equipamentos essenciais que ajustam a tensão elétrica entre um circuito primário e um secundário, utilizando o princípio da indução eletromagnética (Lei de FaradayLenz) para elevar ou reduzir a tensão de acordo com a relação de espiras. Para seu funcionamento adequado, utilizam um núcleo metálico e bobinas para transferir energia sem contato físico direto. O objetivo principal dos núcleos dos transformadores em baixas frequências serem laminados, consiste na redução das perdas:

A norma ABNT NBR 5410:2004 estabelece as condições que são necessárias às instalações de baixa tensão, de modo a garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação de bens. Quanto às prescrições de instalação de eletrodutos, analise as proposições e assinale a alternativa CORRETA.

I. A taxa de ocupação do eletroduto, dada pelo quociente entre a soma das áreas das seções transversais dos condutores previstos, calculadas com base no diâmetro externo, e a área útil da seção transversal do eletroduto, não deve ser superior a 53% no caso de um condutor.

II. Nos eletrodutos só devem ser instalados condutores isolados, cabos unipolares ou cabos multipolares.

III. As junções dos eletrodutos embutidos não devem ser efetuadas com auxílio de acessórios estanques aos materiais de construção.

IV. Quando necessário, os eletrodutos rígidos isolantes devem ser providos de juntas de expansão para compensar as variações térmicas.

V. As guias de puxamento, utilizadas para a enfiação dos condutores, podem ser utilizadas durante a execução ou após a fi nalização das tubulações.

Está(ão) CORRETA(S) a(s) alternativa(s):

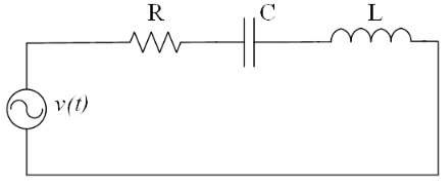

A fi gura abaixo apresenta um circuito RLC série alimentado por uma fonte de tensão senoidal v(t) = 100.sen (ωt) V , cuja frequência vale 1kHz. A resistência R vale 10Ω e a capacitância C vale 1µF.

Considerando π=3,142, determine o valor da indutância L que tornará esse circuito série em um circuito ressonante.

É um diodo semicondutor conhecido por suas aplicações como regulador de tensão e, diferentemente da maioria das aplicações para os diodos que operam na região de condução, opera sempre polarizado reversamente, ou seja, acima da tensão de ruptura da junção PN. Essas características se referem ao:
