Com relação às Equações de Maxwell aplicadas ao vácuo, sem cargas ou correntes, analise as afirmativas a seguir:
I. A Lei de Gauss para o magnetismo (∇• B = 0 ) afirma a inexistência de monopolos magnéticos.
II. A Lei da Indução de Faraday (∇×E = −
) explica o fato de um fio, ao conduzir corrente elétrica, gerar um campo magnético, de linhas de força perpendiculares a ele.
![enunciado 392644-1](/images/concursos/4/c/4/4c405369-d0cc-2e1c-5e2c-01210eaa8257.png)
III. A Lei de Ampère-Mawwell (∇×B =
) afirma que, na unidade de tempo, a corrente elétrica induzida em um circuito fechado por um campo magnético é proporcional ao número de linhas que atravessa a área envolvida do circuito.
![enunciado 392644-2](/images/concursos/c/9/5/c9519d32-a173-dd13-5683-38703262b5cb.png)
Provas
Questão presente nas seguintes provas
Em uma obra ou indústria, o adicional pago aos trabalhadores que exercem atividades ou operações que, por sua natureza, condições ou métodos de execução os exponham a agentes nocivos à saúde, acima dos limites de tolerância fixados em razão da natureza e da intensidade dos agentes e do tempo máximo de exposição aos seus efeitos é denominado:
Provas
Questão presente nas seguintes provas
![enunciado 390320-1](/images/concursos/b/b/9/bb9eda46-365b-9a45-86df-a1ce34cf8fa1.png)
Mapa de Karnaugh de Y
O mapa de Karnaugh mostrado na figura acima representa a seguinte função lógica:
Provas
Questão presente nas seguintes provas
![enunciado 390318-1](/images/concursos/7/4/d/74df6606-5c4a-a1f7-d8ff-f072a7506d35.png)

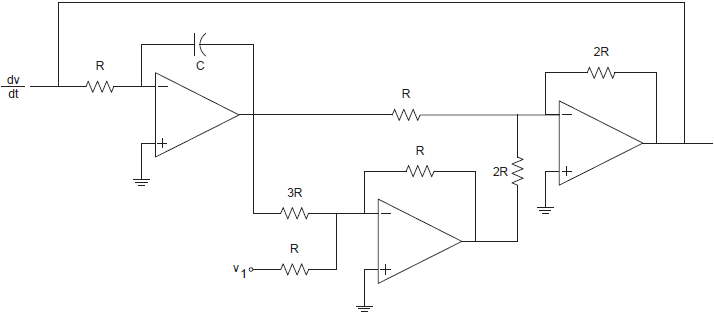

Considerando RC = 1, a equação matemática implementada pelo computador analógico da figura acima é:
Provas
Questão presente nas seguintes provas
Para o sistema discreto definido por x(1+ k ) = Ax(k) + Bu(k) e y(k) = Cx(k) + Du(k) , cujas matrizes são: a matriz dinâmica
, a matriz de entrada
; C = [−1 2] e a matriz de transmissão direta é nula.
O ganho de realimentação de estados K que resulta num sistema discreto estável é dado pela alternativa:
![enunciado 390317-1](/images/concursos/8/c/2/8c29bbc0-3952-ac92-3e7a-8417dd575b07.png)
![enunciado 390317-2](/images/concursos/3/5/8/35880950-5e41-32fa-7f76-e95d11966136.png)
O ganho de realimentação de estados K que resulta num sistema discreto estável é dado pela alternativa:
Provas
Questão presente nas seguintes provas
O uso de controladores lógico programáveis na automação industrial é amplo e diversificado. Para a programação e análise destes controladores, a representação gráfica do comportamento dos comandos aplicados às máquinas e aos equipamentos industriais mais complexos é indispensável. Neste contexto, o Grafcet se destaca, empregando uma simbologia com etapas, transições, ações e receptividade das variáveis de entrada e saída. Há padrões definidos para construção utilizando o Grafcet que devem ser seguidos para padronização e lógica da representação feita.
Na figura, as etapas são caracterizadas pela letra A, as transições pela letra f e as ações pela letra M.
![enunciado 390316-1](/images/concursos/7/5/b/75bbe773-d975-3ab5-0f7e-2e13eb58d11f.png)
Das sequências de comandos em Grafcet aqui apresentadas, estão corretamente construídas apenas a(s) que compõe(m) o diagrama(s):Na figura, as etapas são caracterizadas pela letra A, as transições pela letra f e as ações pela letra M.
![enunciado 390316-1](/images/concursos/7/5/b/75bbe773-d975-3ab5-0f7e-2e13eb58d11f.png)
Provas
Questão presente nas seguintes provas
Dentre as alternativas seguintes, aquela que apresenta uma característica do amplificador operacional ideal é:
Provas
Questão presente nas seguintes provas
Para representações em espaço de estado algumas propriedades são importantes e definem as possibilidades de manipulação de uma planta física. A controlabilidade e a observabilidade de um sistema são duas das propriedades fundamentais para a síntese de controladores.
Para o sistema linear contínuo
(t ) = Ax(t) + Bu(t) e y(t) = Cx(t) + Du(t) , definido pelas matrizes:
A =
; B =
; C = [ f g]; D = 0 ; e {a,b, c, d, f , g}∈
.
Assinale a afirmativa correta:Para o sistema linear contínuo
![enunciado 390314-1](/images/concursos/d/d/c/ddc7c0ae-ad81-3e94-d823-8246eb7a8e01.png)
A =
![enunciado 390314-2](/images/concursos/e/7/3/e73a1c98-8308-9dbb-f68b-df200d5679da.png)
![enunciado 390314-3](/images/concursos/f/e/2/fe29af36-4278-305f-5b8f-9c689dd7e8c5.png)
![enunciado 390314-4](/images/concursos/8/2/a/82a4cd6c-8bb3-8e31-d1c3-7ee5a81b9b61.png)
Provas
Questão presente nas seguintes provas
![enunciado 390313-1](/images/concursos/1/4/b/14b50e51-4568-6aef-409c-32ac57541889.png)
No circuito acima, considere os componentes como sendo ideais. Ao aplicar-se na entrada do circuito um sinal senoidal da forma Vsen(ωt), o sinal de saída vo será, aproximadamente, o de:
Provas
Questão presente nas seguintes provas

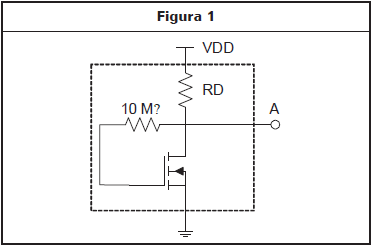

A figura 1 mostra um circuito amplificador que utiliza um transistor MOSFET do tipo N (NMOS) e que se encontra fechado em uma caixa, sendo seu único ponto de acesso o nó S.
![enunciado 390312-1](/images/concursos/7/2/9/7292b15f-5f98-068a-805a-960a7f34c67b.png)

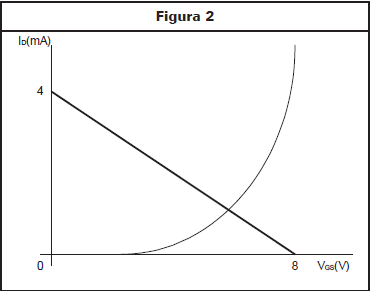

A figura 2, por sua vez, mostra um gráfico, fora de escala, com a reta de carga do amplificador.
![enunciado 390312-2](/images/concursos/3/f/8/3f86ccca-1083-d36f-e1d4-9812e72d3941.png)
Provas
Questão presente nas seguintes provas
