Estabelecer parâmetros que permitam a adaptação das condições de trabalho às características psicofisiológicas dos trabalhadores, de modo a proporcionar um máximo de conforto, segurança e desempenho eficiente é a finalidade da Norma Regulamentadora NR 17. Sobre o tema, leia as sentenças e assinale a alternativa correta:

I. As condições de trabalho incluem aspectos relacionados ao levantamento, transporte e descarga de materiais, ao mobiliário, aos equipamentos e às condições ambientais do posto de trabalho e à própria organização do trabalho.

II. Para avaliar a adaptação das condições de trabalho às características psicofisiológicas dos trabalhadores, cabe ao empregador realizar a análise ergonômica do trabalho, devendo a mesma abordar, no mínimo, as condições de trabalho, conforme estabelecido nesta Norma Regulamentadora.

III. Todos os equipamentos que compõem um posto de trabalho devem estar adequados às características psicofisiológicas dos trabalhadores e à natureza do trabalho a ser executado.

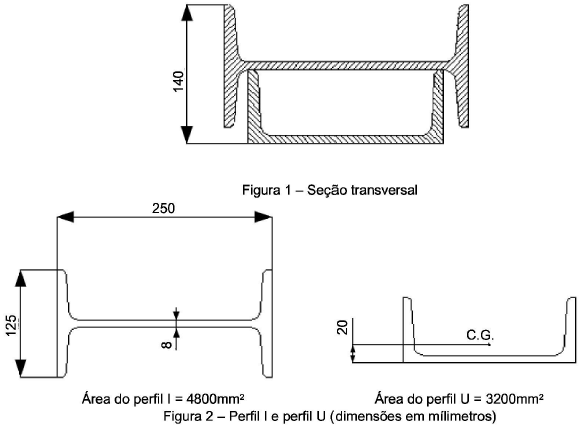

Uma viga metálica será construída a partir de dois perfis laminados e ficará com sua seção transversal igual a mostrada na figura 1. A altura do centro de gravidade da seção transversal da viga, a partir de seu ponto mais baixo, é :

OBS —- Para a determinação use os dados constates na figura 2.

O sistema biela-manivela da figura é o mecanismo de um compressor no qual a manivela (R) gira com velocidade angular constante (\( ω \)) e, por meio da biela (L), o pistão (P) fica em um movimento de vai e vem dentro da camisa (C).

Tomando como referência o sistema apresentado na figura, a velocidade máxima e o máximo módulo da aceleração, ocorrem quando:

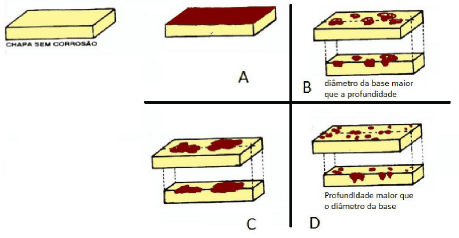

A figura mostra quatro tipos de corrosão em uma chapa.

Figura — Chapa com quatro tipos de corrosão.

Fonte: http://megaarquivo.com/2012/08/15/6519-bioquimica-o-processo-de-corrosao/ (com adaptações) Acesso em 19 de setembro de 2013

Assinale a alternativa correta:

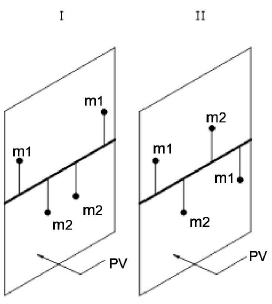

A figura mostra duas massas m1 e duas massas m2, presas a um eixo que gira em torno de seu eixo geométrico, em duas situações diferentes: I e II. Sabe-se que todas as massas estão no mesmo plano (PV), à mesma distância do eixo e equidistantes. A relação \( \large{m1 \over m2} \) que faz com que o eixo esteja balanceado é:

Figura 1 — Massas em rotação em torno de um eixo.

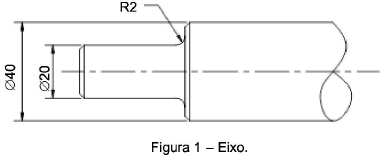

A ponta de eixo representada na figura 1, que é solicitada por flexão, vem apresentando fratura por fadiga na região do adoçamento. Chegou-se a conclusão de que o problema advém da concentração de tensão existente na região onde ocorre a mudança de diâmetro.

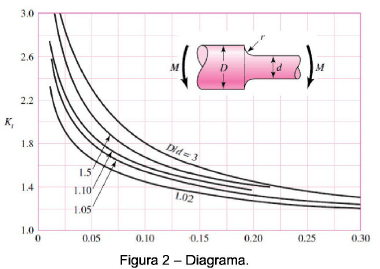

Assinale a alternativa de mudança de projeto que fornecerá o menor fator geométrico de concentração de tensão. OBS- Para resolver a questão considere o diagrama da figura 2.

Fonte: BUDYNAS, Richard G.; NISBETT, J. Keith - Elementos de máquinas de Shigley — Projeto de Engenharia Mecânica. Porto Alegre: Bookman, 2011.

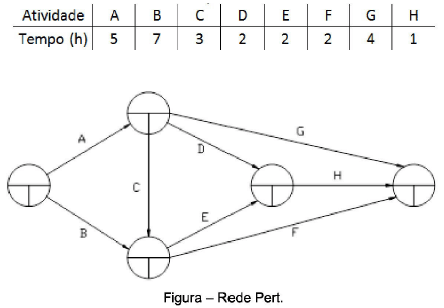

Para a rede PERT da figura, os tempos das atividades são:

Tabela — Tempos das atividades.

O caminho crítico da rede é:

Em uma tubulação de diâmetro igual 50 mm (milímetro) existe um escoamento de água, em regime laminar com número de Reynolds igual a 2000. Esta tubulação será substituída por outra de diâmetro igual a 100 mm (milímetro). A velocidade do escoamento na tubulação de substituição, para que não exista mudança no regime de escoamento, é:

O responsável pelo armazenamento de ferramentas em uma empresa passou a fazer anotações sobre a quantidade de pastilhas de metal duro retirada do almoxarifado. A tabela mostra as quantidades retiradas em dez semanas subsequentes.

Tabela de quantidades de pastilhas de metal duro retiradas em dez semanas.

O almoxarife sabe que a quantidade mínima possível de pastilhas que se pode retirar é 10 e a máxima é 15. Sabendo disso, a probabilidade de que na décima primeira semana a quantidade de pastilhas retiradas seja 14 é:

Na indicação da rugosidade de uma superfície foi feito o seguinte símbolo:

De acordo coma norma ABNT NBR ISO 4287:2002, este símbolo indica:
