O ajuste entre duas peças foi feito de tal maneira que a chamada de eixo tem 40mm (milímetro) de diâmetro e tolerância h7 o que fornece os afastamentos +0 e -25\( \mu m \) (microm). A peça chamada de furo tem 40mm (milímetro) de diâmetro e tolerância k8 o que fornece os afastamentos +12\( \mu m \) (microm) e -27 \( \mu m \) (microm). Assinale a alternativa correta:

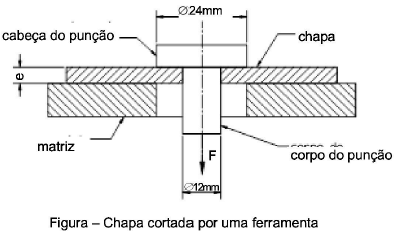

A figura representa um sistema para produzir em uma chapa, por meio de cisalhamento, um furo de diâmetro igual a 24mm (milímetro). Para tal é aplicada uma força F no corpo do punção, como mostra a figura. A chapa, que é feita de um material que possui tensão de ruptura ao cisalhamento igual a 120 MPa (megapascal), foi previamente furada com um diâmetro de 12 mm. A espessura de chapa (e) que o sistema pode cortar para que o corpo do punção, que possui tensão limite de escoamento igual a 240 MPA (megapascal) trabalhe com segurança 3 ao escoamento é:

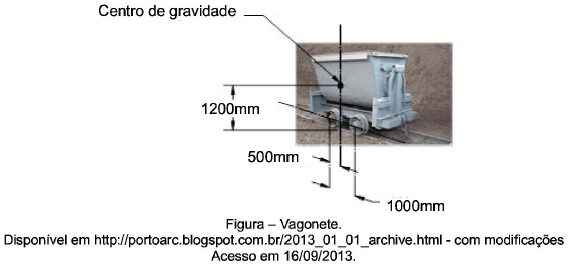

A massa total de uma vagonete, como a mostrada na figura, considerando a carga e a massa própria é de 1000 kg (quilogramas) e seu centro de gravidade está a 1200 mm (milímetro) do ponto de contato entre as rodas e o trilho. A vagonete está se movimentando pelo trilho com uma velocidade constante de 36 km/h (quilômetro por hora) quando é freada e para após 10s (segundo). Na frenagem as forças que as rodas dianteiras e a rodas traseiras aplicam no trilho são, respectivamente:

Considere a aceleração da gravidade igual a 10m/s². (metro por segundo quadrado)

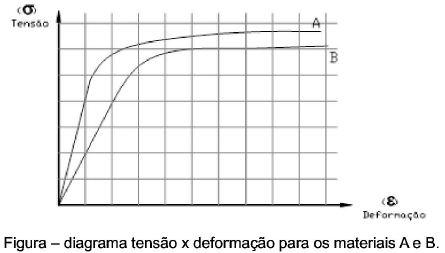

A figura apresenta o diagrama tensão x deformação, obtido em ensaio de tração, de dois materiais: A e B.

Para este diagrama foram feitas as seguintes afirmações:

I. Os dois materiais podem ser considerados frágeis.

II. O material A possui módulo de elasticidade maior que o material B.

III. O módulo de tenacidade do material B é maior que o do material A.

IV. Terminado o ensaio, a deformação residual apresentada pelo material A é maior do que a apresentada pelo material B.

Assinale a alternativa correta

De acordo com a NBR 10067- 1995, a vista frontal para a peça da figura é:

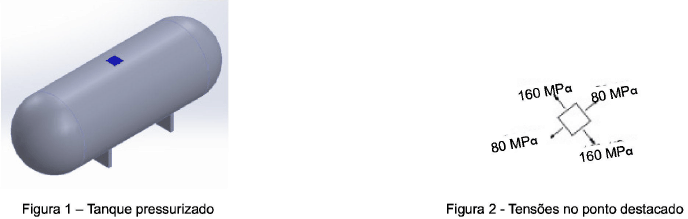

No ponto destacado na figura 1, foram determinadas as tensões apresentadas na figura 2. Observe que a direção da tensão de 80 MPa (mega pascal) é paralela ao eixo longitudinal do tanque. Para esta situação é possível afirmar que:

No controle dimensional de uma produção de eixos foram encontrados os diâmetros listados na tabela.

Tabela — Leitura dos diâmetros.

O diâmetro médio e o desvio padrão para estas leituras são, respectivamente:

Com relação à diferença entre os motores de combustão interna de ciclo Otto e ciclo Diesel, pode-se afirmar que:

I. Para o funcionamento do motor a ciclo Otto é necessária a existência de uma centelha para a ignição.

II. Nos motores a ciclo Diesel a mistura é introduzida na câmara de combustão já homogeinizada.

III. Nos motores a ciclo Diesel, em geral, a taxa de compressão é mais alta que nos a ciclo Otto.

Assinale a alternativa correta:

As ligas de alumínio não tratáveis termicamente são:

Para um aço carbono que possui 0,4% de carbono em sua composição foram feitas as seguintes afirmações:

I. Se ele estiver no estado recozido, sua estrutura será composta de grãos de ferrita e grãos de perlita.

II. Se ele estiver no estado temperado, sua estrutura será composta de grãos de ferrita e grãos de perlita.

III. Se ele estiver no estado recozido, sua estrutura será composta de grãos de ferrita e grãos de perlita com cementita depositada nos contornos dos grãos.

IV. Se ele for aquecido acima de 900 ºC apenas encontraremos grãos de austenita.

Assinale a alternativa correta:
