Foram encontradas 70 questões.
i(t) = 8 + 15.cos(377t + 30°) + 6.cos(2*(377)t + 45°) + 2.cos(3*(377)t+60°)
Para o arranjo descrito, o Fator de Potência exibido pela carga não linear é de aproximadamente:
Provas
Sabendo que a fonte de tensão está conectada a uma carga linear caracterizada por uma resistência de RL = 5 Ohms e um indutor de LL = 15mH, a potência absorvida pela carga é de aproximadamente:
Provas

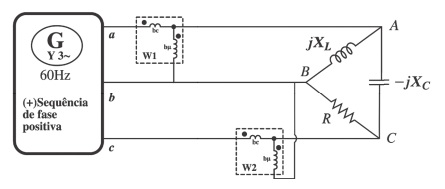

Considere um sistema trifásico a 3 fios (sem neutro), com fonte simétrica e equilibrada, tensões senoidais em regime permanente e frequência de 60 Hz. A tensão de fase é Van = 110∠ 0°V (valor eficaz e sequência positiva). Uma carga trifásica desequilibrada está conectada em delta, composta por uma resistência R = 120 Ω, uma reatância indutiva XL = 60 Ω e uma reatância capacitiva XC = 30 Ω, conforme conexões indicadas na figura a seguir.
Despreze impedâncias dos condutores e considere ZL = jXL e ZC = -jXC).
O arranjo disponibiliza dois wattímetros ideais: W1 com bobina de corrente em série no fi o a e bobina de potencial medindo VAB = VA - VB ; e W2 com bobina de corrente em série no fi o c e bobina de potencial medindo VCB = VC - VB , conforme a figura
O wattímetro W1, presente na imagem, está conectado com uma bobina de corrente em série no fio a e uma bobina de potencial medindo VAB = VA − VB , conforme o arranjo, e realiza a medição de potência ativa. As especificações do instrumento são válidas para a faixa de frequência de 45 a 500 Hz. Considere que o instrumento foi ajustado para a menor faixa de medição que não sature. Sabendo que o fabricante fornece as faixas de escala/resolução/exatidão, indicadas na tabela a seguir, determine a alternativa na qual o intervalo de indicação da potência medida por W1 (isto é, W1min e W1max) está corretamente representado considerando os dados informados.
Especificação para aferição de potência W dos wattímetros W1 e W2 válida para 10% a 100% da faixa de escala
| Faixa (Escala) | Resolução | Exatidão |
|---|---|---|
| 100 W | 0,01 W | ± (0,7% + 5D) |
| 2000 W | 0,5 W | ± (0,7% + 3D) |
| 5000 W | 1 W | ± (0,5% + 5D) |
| 10000 W | 5 W | ± (0,3% + 2D) |
Provas
Provas
Provas

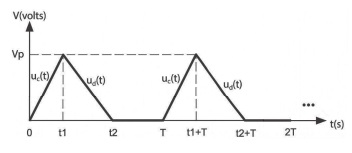

Considere uma onda triangular de tensão periódica, de período T e valor de pico Vp. No instante t1, a tensão atinge o valor de pico Vp. No instante t2, a tensão retorna ao valor mínimo 0 V e permanece nula no intervalo de t2 até o final do período T.
Como o sinal é periódico, o mesmo padrão se repete a cada período T. Considere 0 < t1 < t2 ≤ T e t(0) = 0 s como o instante de início do sinal. Para um período (0 ≤ t < T), a expressão temporal u(t) é dada por:
\( u(t) = u_c(t) = \dfrac{t}{t1}Vp, \) para \( 0 \leq t \leq t1 \)
\( u(t) = u_d(t) = Vp\dfrac{t2-t}{t2-t1}, \) para \( t1 < t \leq t2 \)
\( u(t) = 0, \) para \( t2 < t < T \)
Desprezando eventuais descontinuidades (a direita ou a esquerda) em pontos isolados dentro da defi nição da forma de onda, o valor da tensão efi caz (RMS) da referida forma de onda descrita pode ser corretamente expresso por:
Provas
Provas
Provas
- Conversores Analógicos Digitais (AD) e Digitais Analógicos (DAC)
- Eletrônica Analógica

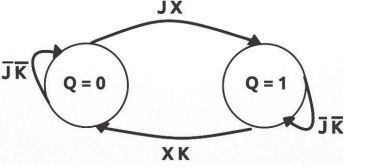

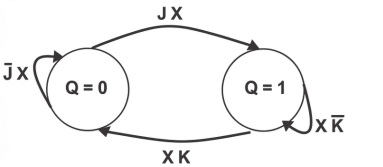

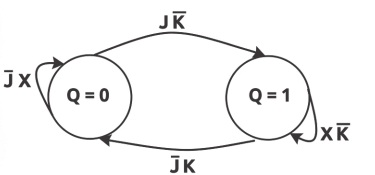

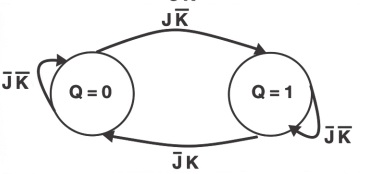

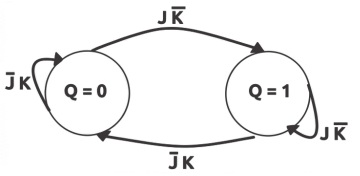

- Eletrônica Digital
Considere um conversor A/D ideal de 8 bits (N=8), operando em faixa unipolar de 0 a VFS = 5 V, com saturação (Vin ≤ 0 V → 0 e Vin ≥ 5 V → 255). O conversor gera 256 códigos uniformemente espaçados em binário natural (0 a 2N − 1), utilizando truncamento de forma que Vin = 0 V corresponde ao código 0 (00000000) e que Vin = 5 V corresponde exatamente ao código 255 (11111111). Suponha ainda que na entrada de medição tem-se uma onda senoidal, em Volts, descrita por:
\( Vin = 2,5 + 1,035 \sin(2\pi \cdot 60t) \)
Assinale a alternativa com os códigos (8 bits) correspondentes a θ = 0°, 90° e 270°, respectivamente, onde θ = 2π60t.
Provas

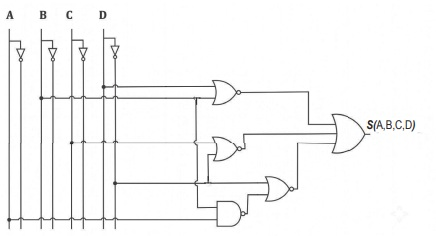

Considere a seguinte expressão lógica booleana S(A,B, C,D) implementada pelo esquemático da fi gura a seguir.
Assinale a alternativa que apresenta S(A,B,C,D) simplificada, em forma disjuntiva (não canônica).
Provas
