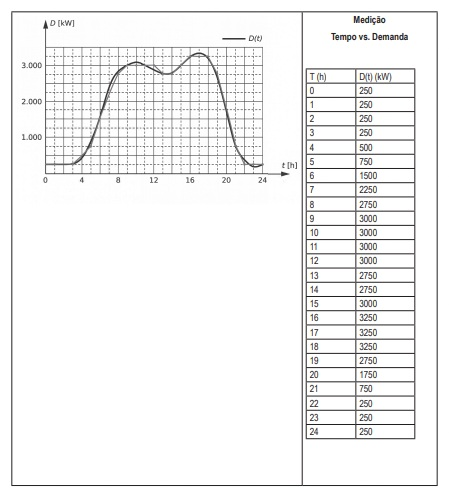

Considerando a mesma curva/tabela de carga diária apresentada na imagem e admitindo que ela se repete por 30 dias, adote que a demanda máxima faturável trata-se do maior valor aferido na tabela e determine o fator de carga mensal da instalação.

Considere as seguintes modalidades tarifárias para a parcela de energia (kWh):
I. Flat: tarifa única, T_u (R$/kWh), válida para todas as horas.
II. Horária (ponta/fora de ponta): na ponta, aplica-se uma sobretaxa percentual α, isto é, a tarifa na ponta é T_u acrescida de α%; e, fora de ponta, aplica-se um desconto percentual δ, isto é, a tarifa fora de ponta é T_u reduzida de δ%.

Para a instalação industrial caracterizada pela curva/tabela diária fornecida (30 dias idênticos), com horário de ponta 18h–21h, desconsiderando demanda (kW), excedentes reativos e tributos, determine a relação entre α e δ para que a modalidade horária seja mais econômica ou igual à flat no mês.

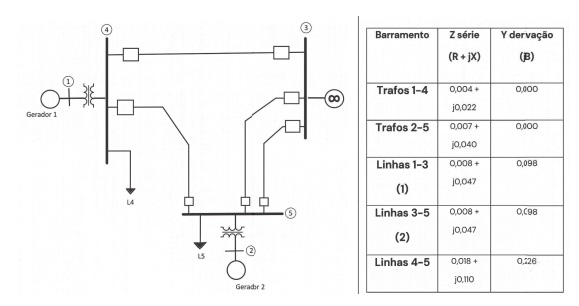

O sistema de transmissão, apresentado no diagrama unifilar presente na figura, opera a 230 kV, 60 Hz, com uma base de 100 MVA. Os dados de linha e dos transformadores, por unidade, são fornecidos na tabela.
Considerando a construção da matriz de admitância de barra (Y_barra) para a rede externa, ou seja, modelando apenas as interconexões entre os barramentos através das linhas de transmissão e transformadores, de forma a desconsiderar a modelagem interna dos geradores para esta matriz, identifique a alternativa que representa corretamente a matriz Y_barra do sistema.

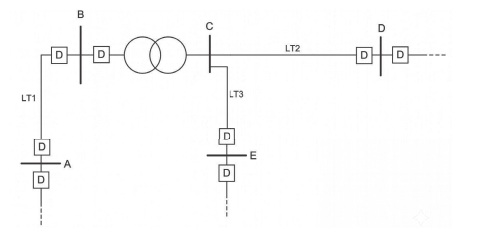

Para que ocorra a proteção em sistemas elétricos de distribuição, observa-se a divisão da rede em zonas primárias de proteção, cada uma com seu próprio esquema específico. Essas zonas são definidas de forma a cobrir todos os elementos do sistema, com sobreposições intencionais, a fim de evitar pontos cegos e garantir a proteção da retaguarda. Diante disso, considere o diagrama unifilar, simplificado de um sistema de transmissão, apresentado na figura a seguir.

Assinale a quantidade de zonas primárias de proteção necessárias par proteger todos os elementos do sistema.

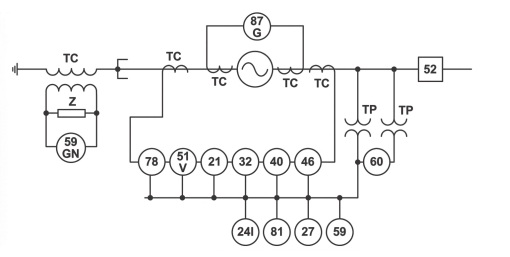

A norma internacional ANSI/IEC 61850 estabelece a função executada por cada relé de proteção em sistemas elétricos de potência. Um esquema típico de proteção de geradores de potência, apresentado na figura a seguir, tem em destaque as diversas proteções que garantem a operação segura e confiável da máquina.

Em uma situação operacional, o gerador experimenta uma condição em que a tensão nos terminais cai significativamente abaixo dos limites operacionais, enquanto a frequência da rede também apresenta uma redução acentuada. Simultaneamente, há indícios de que o gerador está operando com uma excitação insuficiente, podendo levar à perda de sincronismo com o sistema. Diante deste cenário, assinale as primeiras proteções necessárias para proteger o gerador e o sistema.

Considere as seguintes tensões trifásicas instantâneas v_a , v_b e v_c . Para aplicação de controle vetorial, aplica-se a Transformada de Clarke de maneira a obter-se v_α , v_β e v₀ e, em seguida, a Transformada de Park (no plano αβ) para obter v_d e v_q através de:

\(\begin{bmatrix} v_d \\ v_q \end{bmatrix} = \begin{bmatrix} \cos \theta & \sin \theta \\ -\sin \theta & \cos \theta \end{bmatrix} \begin{bmatrix} v_\alpha \\ v_\beta \end{bmatrix}\)

Assinale a alternativa em que a Transformada de Clarke, em sua forma de amplitudes invariantes na sequência v_α , v_β e v₀ , está corretamente representada.

A NBR 5410:2004 estabelece uma série de definições essenciais para as instalações elétricas de baixa tensão. Assinale a alternativa que apresenta a definição correta para o termo indicado.

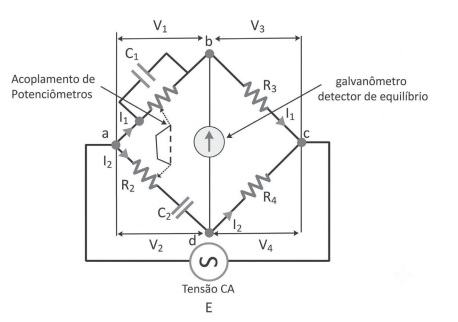

A Ponte de Wien é um circuito amplamente utilizado para a medição de frequência desconhecida em um sistema de alimentação em corrente alternada (CA). Considere uma Ponte de Wien em equilíbrio, conforme o diagrama padrão da imagem a seguir, no qual os resistores dos braços são R₁ , R₂ , R₃ e R₄ e os capacitores são C₁ e C₂ .
Assumindo uma simplificação comum na construção deste tipo de aplicação, observa-se o acoplamento simultâneo dos potenciômetros de maneira a garantir R₁ =R₂ =R. Assumindo que os capacitores C₁ e C₂ podem ter valores distintos, as expressões corretas relacionadas à frequência de equilíbrio (f) e à relação entre os resistores R₃ e R₄ é:

De acordo com a NBR 5419-1:2015, no que tange aos critérios básicos para proteção de estruturas (Seção 8), assinale a alternativa correta sobre os Níveis de Proteção contra Raios (NPR).

A NBR 5419-1:2015 estabelece os princípios gerais para a proteção de estruturas contra descargas atmosféricas, incluindo uma série de termos e definições essenciais. Assinale a alternativa que apresenta a definição correta para o termo indicado.
