A vazão de um gás em um duto industrial é assegurada em dado patamar por um sistema de controle, inicialmente projetado tendo um diâmetro único (D0) ao longo de todo o trajeto do gás. Devido a um acidente, parte de uma tubulação foi danificada e deve ser trocada, conforme ilustrado na Figura abaixo.




Uma equipe de engenheiros e operadores considera modificar o diâmetro de tal trecho danificado para um novo de valor D₁ . O gás se compõe de uma mistura facilmente condensável.

Nessas condições, desconsiderando a perda de carga, se

A figura acima se refere a uma ponte de Wheatstone com E = 9 Vcc e R2 = R3 = R4 = 2 kΩ.
Se V_o = 0,9 Vcc, então o valor de R1, em kΩ, é

Em uma rede industrial Foundation Fieldbus, são utilizados blocos para sua configuração.
Nesse sentido, um bloco PID é encontrado na classe de blocos

Um transmissor de pressão diferencial possui como elemento sensor uma célula capacitiva. A medição de capacitância varia em função da distância entre as placas capacitivas (1 mm), da área de contato entre elas (10 cm2 ) e da permissividade do vácuo (8,85 pF/m).

Considerando-se os valores dados acima e a ausência de dielétrico, a capacitância vale

Uma característica do escoamento laminar é

No circuito representado na figura acima, a corrente que passa entre os pontos A e B é

Abaixo encontra-se representada uma malha de controle de pressão e temperatura de um reator industrial.



Nessa malha de controle,

A máxima simplificação do programa em Ladder acima pode ser representada pela expressão

Existem vários tipos de juntas com aplicações na indústria. Um desses tipos é ilustrado na Figura abaixo.



Trata-se, nesse caso, de uma junta de

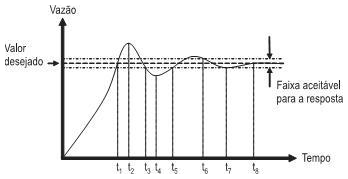

Um sistema de controle de vazão em malha fechada apresenta a resposta dinâmica ilustrada na Figura acima.

O valor do tempo de ultrapassagem da curva de resposta do sistema é
