Um técnico de automação precisa especificar um sistema de medição de temperatura para um processo industrial. Ao analisar as características dos termopares e das termorresistências (RTDs), assinale a alternativa correta.

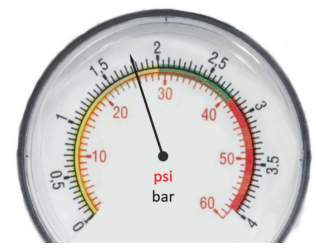

No que diz respeito aos princípios de funcionamento e às características técnicas de instrumentos para medição de pressão, assinale a alternativa correta.

Em um fluxograma de engenharia (P&ID), a identificação e a simbologia gráfica de um instrumento fornecem informações essenciais sobre sua função e instalação física. Considere um símbolo representado por um círculo com uma linha horizontal sólida dividindo-o ao meio, contendo em seu interior a sigla "TIC 201".
Com base nas definições de nomenclatura e localização da norma ISA-5.1, assinale a alternativa que descreve corretamente esse instrumento.

Analise o diagrama de instrumentação e tubulação apresentado na Figura 14, que detalha parte de um processo contendo um tanque e duas malhas de controle (100 e 101).

Figura 14 – Diagrama de Instrumentação e Tubulação.

Considere as seguintes afirmações sobre a instrumentação ilustrada.

I - Os instrumentos identificados como LIC e FIC são, respectivamente, um controlador indicador de nível e um controlador indicador de vazão. O símbolo utilizado (círculo com uma linha horizontal sólida no centro) indica que estes instrumentos estão situados em uma localização primária (como um painel de controle central) e são normalmente acessíveis ao operador.

II - A interconexão entre os transmissores montados em campo (LT e FT) e seus respectivos controladores é representada por linhas tracejadas, o que identifica tecnicamente a transmissão de sinais do tipo pneumático (como 3-15 psi) entre os dispositivos.

III - A válvula de controle de vazão (FV) apresenta a anotação "FC" grafada logo abaixo do seu corpo. De acordo com a norma, essa sigla identifica uma segurança de falha do tipo "Fechada" (Fail Close), indicando que a válvula deve fechar-se totalmente caso ocorra perda do sinal de controle ou da energia de alimentação.

IV - Os instrumentos LT (transmissor de nível) e FT (transmissor de vazão) são representados por círculos simples sem linhas internas, o que, conforme a norma, identifica que são instrumentos montados diretamente em campo.

V - Os instrumentos LY (conversor de nível) e FY (conversor de vazão) apresentam uma indicação I/P, o que, conforme a norma, identifica que são instrumentos que convertem sinal infravermelho em sinal pneumático.

Com base nas definições de nomenclatura e localização da norma ISA-5.1, assinale a alternativa que apresenta apenas as afirmações corretas.

Considerando o trecho de diagrama de instrumentação representado na figura anterior, julgue o próximo item.

Observa-se na figura a presença de um registrador de nível instalado no painel principal de controle.

Considerando o trecho de diagrama de instrumentação representado na figura anterior, julgue o próximo item.

É correto concluir da análise da figura que ocorre transmissão pneumática de sinal entre os dispositivos.

Considerando o trecho de diagrama de instrumentação representado na figura anterior, julgue o próximo item.

No trecho de diagrama apresentado, há um transmissor de nível.

O controle de processos industriais visa manter as variáveis de saída dentro de limites operacionais seguros e econômicos em malhas de controle complexas. Considerando as estratégias de controle avançado comumente utilizadas, analise as afirmativas a seguir:

I.O controle em cascata consiste em duas malhas de controle sobrepostas, onde a saída do controlador mestre define o set-point do controlador escravo.

II.O controle antecipativo utiliza a medição de distúrbios externos para agir preventivamente sobre a variável manipulada antes que o erro apareça na saída.

III.A estratégia de controle On-Off é recomendada para processos que exigem alta precisão e onde a variável manipulada deve variar suavemente entre zero e cem por cento.

Está correto o que se afirma em:

A instrumentação industrial é a base para a coleta de dados e execução de ações corretivas em malhas de controle automatizadas em diversos processos. Considerando as tecnologias de medição e os processos de calibração, analise as afirmativas a seguir:

I.O sensor de temperatura do tipo Termorresistência de Platina cem baseia sua medição na variação da resistência elétrica do metal em função da temperatura aplicada.

II.Medidores de vazão baseados no efeito Coriolis realizam a medição mássica direta do fluido, sendo independentes de variações na densidade, pressão e viscosidade do material.

III.O processo de calibração de um instrumento consiste exclusivamente em ajustar mecanicamente os parafusos de zero e span para que o erro de medição seja nulo em toda a escala.

Está correto o que se afirma em:

Em ambientes de laboratório é imprescindível se configurar os sistemas de aquisição de dados, a fim de que se possa fazer a leitura correta dos dados medidos. Ao se configurar um computador ou uma interface para aquisição de dados e analisar as leituras nos deparamos com os seguintes termos “sensibilidade”, “baud rate”, “offset” e “histerese”. Estes termos representam, respectivamente,
