Sistemas controladores pneumáticos e hidráulicos têm larga aplicação na automação industrial. Considere as afirmativas a seguir, que comparam os dois tipos de sistemas controladores.

I – O ar não tem propriedades lubrificantes e sempre contém vapor d’agua, enquanto que o óleo é lubrificante e permite transferir calor gerado no sistema para um trocador de calor conveniente.

II – As potências de saída dos sistemas pneumáticos são consideravelmente superiores às dos sistemas hidráulicos.

III – A precisão dos atuadores pneumáticos é deficiente nas baixas velocidades, enquanto que a precisão dos atuadores hidráulicos é satisfatória em todas as velocidades.

Está correto o que se afirma em

A rede PROFIBUS é uma das redes mais utilizadas em ambientes industriais.

Observe as afirmações a seguir referentes à rede PROFIBUS.

I – A rede PROFIBUS é baseada em padrões reconhecidos internacionalmente, sendo sua arquitetura de protocolo orientada ao modelo de referência OSI (Open System Interconnection), conforme o padrão internacional ISO 7498.

II – A rede PROFIBUS-DP permite sistemas mono e multimestre oferecendo um alto grau de flexibilidade na configuração do sistema, com até 256 dispositivos (mestres ou escravos) podendo ser ligados a um barramento, e sua configuração consiste na definição do número de estações, dos endereços das estações e de seus I/O, do formato dos dados de I/O, do formato das mensagens de diagnósticos e os parâmetros de barramento.

III – Cada sistema de PROFIBUS-DP pode conter três tipos de dispositivos diferentes: (a) Classe-1 DP MASTER é um controlador central que troca informação com as estações descentralizadas dentro de um ciclo de mensagem especificado; (b) Classe-2 DP MASTER são terminais, dispositivos ou painéis de operação utilizados para configuração do sistema DP e também para a manutenção e diagnóstico do barramento ou de seus dispositivos; (c) DP SLAVE é um dispositivo periférico que coleta informações de entrada e envia informações de saída ao controlador.

Está correto o que se afirma em

A figura acima apresenta o esquema da trajetória da água em uma bomba centrífuga de múltiplos estágios. É característica desse tipo de configuração ser

Equipamentos e estações de nitrogênio se dividem conforme a tecnologia de obtenção do nitrogênio. Sobre as tecnologias para a separação do nitrogênio do ar, observe o gráfico e as informações a seguir.

I - Gás no estado líquido.
II - Tecnologia de membrana - o ar comprimido passa através de membranas compostas de uma grande quantidade de fibras ocas.
III - Tecnologia de adsorção - o ar comprimido entra em câmara com material adsorvente.
IV - Tecnologia criogênica - os componentes do ar se tornam líquidos em temperaturas diferentes, permitindo segregar os mesmos componentes do ar em separado.
De acordo com o gráfico, a(s) tecnologia(s) de obtenção de nitrogênio que permite(m) a máxima pureza em função de um consumo de nitrogênio de 800m³ /h é(são) a

Os compressores alternativos são muito aplicados na indústria e operam pelo princípio de redução de volume. No interior do compressor, a redução de volume ocorre em etapas devido ao deslocamento do pistão em sintonia com a abertura e o fechamento de válvulas. A figura a seguir mostra o ciclo de trabalho de redução de volume de um compressor alternativo.

A ordem cronológica das etapas desse ciclo é

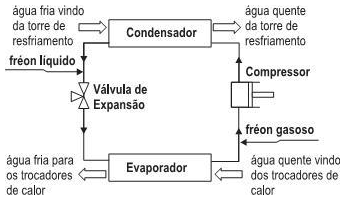

Analisando-se o circuito ilustrado acima, conclui-se que é um sistema de

Os problemas decorrentes dos sais de cálcio e magnésio dissolvidos, contidos na água de alimentação da caldeira, podem vir a causar prejuízos, tais como a caldeira demorar muito para ficar nas condições ideais para o fornecimento de vapor, aumentando o consumo de combustível, e causar danos pela incrustação e corrosão da própria caldeira e da rede de distribuição de vapor. Para resolver esses problemas, são empregados produtos que agem como anti-incrustante dispersante, geralmente à base de fosfato (PO₄ ), cuja dosagem é baseada no teor de dureza total presente na água de alimentação. Nesse contexto, um condicionador da dureza de águas para caldeiras deve ter as seguintes características:

Para se fazer a remoção de carbonato de cálcio e óxidos de ferro em trocadores de calor, caldeiras, tubulações e camisas de reatores, são empregados desincrustantes à base de ácidos e inibidores altamente eficazes contra o ataque ao metal base. As concentrações indicadas e o tempo de tratamento vão depender do(a)

Para o funcionamento adequado dos sistemas de refrigeração, faz-se necessário o tratamento da água de refrigeração contra a ocorrência de escamas, incrustações e a corrosão do equipamento. Os sais, os sólidos e a matéria orgânica em suspensão, dissolvidos na água de resfriamento, são fatores que contribuem para a formação de um meio favorável à proliferação de algas, bactérias e fungos, que, por sua vez, prejudicam não só a operação da torre de resfriamento mas também o desempenho térmico da rede de trocadores de calor. A formação de algas e fungos pode provocar a queda de eficiência, deformação e desprendimento do recheio da torre de resfriamento. Nesse contexto, os principais parâmetros de controle da qualidade da água de refrigeração trabalhando em sistemas de passagem únicos ou de recirculação são:

O equipamento responsável por vaporizar a água a uma pressão constante, gerando uma vazão de vapor saturado e, em alguns casos, vapor superaquecido quando a temperatura do vapor ultrapassa a linha de vapor saturado a uma mesma pressão, é denominado
<
