As redes de telecomunicações são essenciais para a comunicação moderna, interligando pessoas e dispositivos por meio de tecnologias de transmissão de dados e voz. Além dos fundamentos técnicos que regem essas redes, como os modelos de camadas e protocolos de comunicação, a infraestrutura elétrica desempenha um papel vital, garantindo a alimentação e a proteção dos equipamentos, especialmente em cenários críticos de operação contínua. Sobre fundamentos de redes de telecomunicações e infraestrutura elétrica, analise as afirmativas a seguir.

I. O modelo OSI (Open Systems Interconnection) possui sete camadas, sendo a camada de aplicação responsável pela interface direta com o usuário.

II. A redundância elétrica, como a utilização de fontes de alimentação ininterrupta (UPS), é essencial para garantir a continuidade operacional de equipamentos de redes em caso de falhas no fornecimento de energia.

III. Em redes de telecomunicações, cabos coaxiais são amplamente utilizados em conexões de longa distância, pois possuem maior imunidade a interferências eletromagnéticas em comparação a fibras ópticas.

IV. A infraestrutura elétrica de uma rede deve incluir sistemas de aterramento adequados para evitar danos por surtos elétricos e garantir a segurança dos operadores.

V. Protocolos como TCP e UDP operam na camada de transporte do modelo OSI, oferecendo diferentes níveis de confiabilidade no envio de dados.

Está correto o que se afirma apenas em

A eletrônica digital é amplamente utilizada para projetar circuitos que implementam operações lógicas e aritméticas. As funções booleanas, que definem a relação entre entradas e saídas de um circuito, podem ser analisadas para prever o comportamento do sistema. Considere a seguinte função lógica que representa a saída F (A, B, C, D) de um circuito digital:

\( F(A, B, C, D) = (A \cdot \overline{B} + B \cdot C) \cdot (\overline{C} + D) + (A \cdot \overline{D}) \cdot (B + C) \)

Analisando logicamente, assinale a alternativa correta.

A instrumentação e as medidas elétricas desempenham um papel essencial em sistemas de telecomunicações e eletrônicos, garantindo o correto funcionamento de equipamentos e a precisão dos sinais processados. A utilização de equipamentos como osciloscópios, analisadores de espectro e multímetros permite a análise de características fundamentais de sinais elétricos, como amplitude, frequência e integridade. Esses dispositivos são indispensáveis para detectar falhas, validar circuitos e otimizar a transmissão de dados em aplicações de alta tecnologia. Sobre instrumentação e medidas elétricas em sistemas de telecomunicações e eletrônicos, analise as afirmativas a seguir.

I. O analisador de espectro é utilizado para medir a amplitude de sinais em diferentes frequências, permitindo a análise da distribuição espectral.

II. O osciloscópio é ideal para medir tensões variáveis no tempo, sendo frequentemente usado para verificar integridade de sinais digitais.

III. O multímetro pode medir a resistência, a corrente e a frequência de sinais em circuitos de telecomunicações com precisão em qualquer faixa de operação.

IV. A impedância de um circuito é uma grandeza complexa que depende da frequência do sinal aplicado, sendo medida por instrumentos especializados como analisadores de redes.

V. Em sistemas eletrônicos, o ruído térmico é uma grandeza que pode ser medida diretamente por multímetros digitais com configuração adequada.

Está correto o que se afirma apenas em

Na automação industrial, os Controladores Lógicos Programáveis (CLPs) desempenham um papel central no controle e na supervisão de processos industriais. Esses dispositivos são projetados para monitorar variáveis de processo e ajustar a operação por meio de uma lógica programada. Conceitos como variáveis manipuladas, variáveis controladas e programação estruturada são fundamentais para a configuração eficiente de sistemas automatizados, garantindo precisão, segurança e confiabilidade na operação industrial. Sobre CLPs, variáveis manipuladas e controladas, e programação, analise as afirmativas a seguir.

I. O CLP opera monitorando entradas do processo, executando uma lógica pré-programada e controlando saídas para manipular o comportamento do sistema.

II. A variável manipulada é aquela que o sistema ajusta diretamente para influenciar a variável controlada, mantendo-a em seu valor desejado.

III. A variável controlada é a saída do processo, que sempre é medida diretamente pelo CLP para retroalimentação.

IV. A programação em linguagens, como Ladder ou texto estruturado, permite o desenvolvimento de lógicas de controle para diferentes níveis de complexidade nos sistemas automatizados.

V. A escolha da linguagem de programação de um CLP depende unicamente da marca do controlador utilizado.

Está correto o que se afirma apenas em

Os microprocessadores e os microcomputadores desempenham um papel crucial no desenvolvimento da computação moderna. Desde os primeiros modelos com arquitetura simples até os sistemas embarcados avançados, esses dispositivos são responsáveis por processar informações, executar programas e controlar dispositivos em uma ampla variedade de aplicações. Entender o seu funcionamento, características arquiteturais e evolução tecnológica é fundamental para profissionais da área de engenharia e computação. Sobre microprocessadores, analise as afirmativas a seguir.

I. Um microprocessador pode ser considerado o núcleo de um sistema de microcomputador, sendo responsável pela execução de instruções armazenadas na memória.

II. O conjunto de instruções de um microprocessador define as operações que ele pode executar, sendo diretamente dependente de sua arquitetura interna.

III. Todos os microcomputadores possuem memória cache integrada ao microprocessador para otimizar o acesso à memória principal.

IV. A arquitetura Harvard utiliza barramentos separados para instruções e dados, o que pode aumentar o desempenho em relação à arquitetura Von Neumann.

V. A velocidade de processamento de um microprocessador depende exclusivamente de sua frequência de operação, ignorando outros fatores como número de núcleos e eficiência arquitetural.

Está correto o que se afirma apenas em

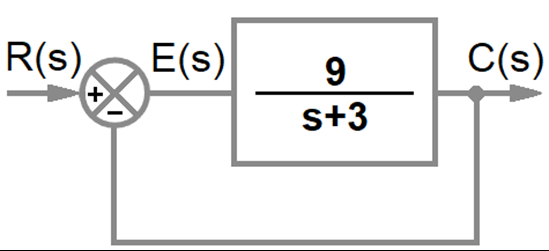

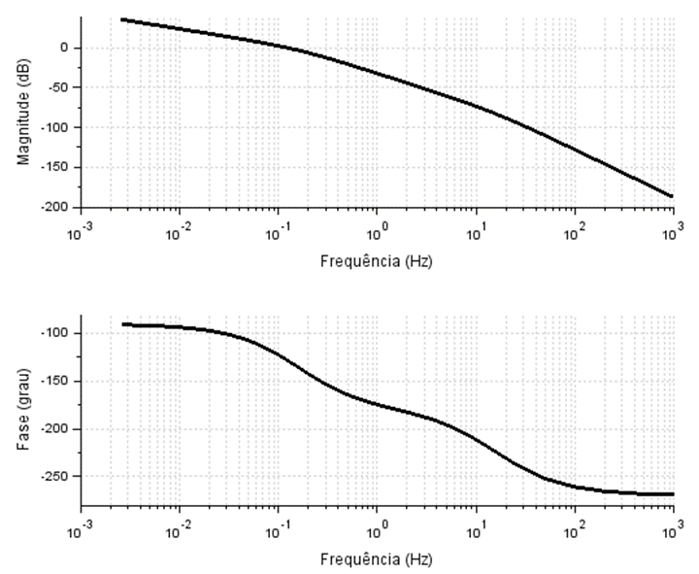

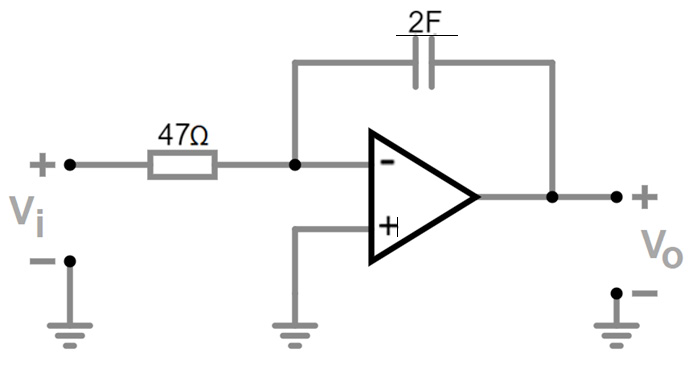

Os sistemas de controle são essenciais para o funcionamento de diversos dispositivos e processos industriais. Eles podem ser classificados como sistemas em malha aberta e sistemas em malha fechada, sendo esses últimos caracterizados pelo uso de realimentação para minimizar erros e melhorar o desempenho. Além disso, a modelagem matemática e a representação por diagramas de blocos permitem analisar e projetar esses sistemas de forma eficiente. A análise das respostas temporais de sistemas de 1ª e 2ª ordem é crucial para avaliar o comportamento dinâmico, como o tempo de acomodação, o tempo de subida e o fator de amortecimento, que influenciam diretamente o desempenho e a estabilidade do sistema. Considerando os conceitos fundamentais de sistemas de controle, relacione adequadamente as colunas a seguir.

1. Sistema em malha aberta.

2. Sistema em malha fechada.

3. Sistema de 1ª ordem.

4. Sistema de 2ª ordem subamortecido.

5. Fator de amortecimento (ζ).

( ) Não utiliza realimentação para ajustar sua saída, sendo mais suscetível a erros causados por perturbações externas.

( ) Caracterizado por resposta com oscilação, onde o valor do fator de amortecimento é 0 < ζ< 1.

( ) Relação entre as características inerciais e dissipativas de um sistema, determinando se a resposta será oscilatória ou crítica.

( ) Utiliza realimentação para comparar a saída com a referência, ajustando o erro para garantir maior precisão.

( ) Representado por uma equação diferencial linear de 1ª ordem, possui resposta exponencial e tempo de acomodação diretamente relacionado à constante de tempo.

A sequência está correta em

Ao analisar um esquema elétrico de um circuito de controle industrial que inclui um contato de intertravamento, qual é a principal função desse componente dentro do circuito?

O trecho de programa seguinte implementa uma lógica de controle para a partida direta (simples) de um motor, implementada em linguagem Ladder.

Neste programa o bloco OSR (One Shot Rising, na linha 0), implementa a detecção a bordas de subida. Ele faz com que sua saída OB (Output Bit, associada a variável Pulso) seja setada toda vez que sua entrada sofrer uma transição lógica ascendente. Nas demais condições, o bit de saída permanece em nível lógico baixo. Analise as afirmativas seguintes, referentes a este programa de partida direta de um motor:

I. Uma vez acionada a saída Ligar, o motor será desligado se, dentro de 2,5s não houver o retorno de que ele foi realmente ligado.

II. Se, após a saída Ligar ser acionada o sinal Funcionando sofrer uma transição lógica ascendente, o motor é desligado.

III. A realimentação do sinal Ligar em forma de contato de selo não é necessária uma vez que bobinas tipo Set (Latch - retentiva) e Reset (Unlatch – não retentiva) são usadas nas linhas 1 e 2 do programa para programar o ligamento/desligamento do motor.

IV. É possível usar a entrada Liberação para que, em modo automático, lógicas externas comandem o motor em função de, por exemplo, sequenciamento de equipamentos do processo.

Selecione a única opção que relaciona todas as afirmativas corretas.
