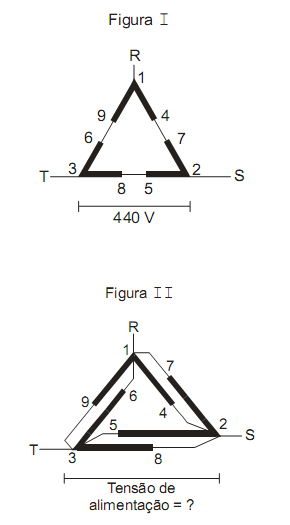

Um motor trifásico com 9 terminais de acesso possui os enrolamentos de cada fase divididos em duas bobinas. A figura I ilustra um tipo de conexão possível e a respectiva tensão de alimentação e a figura II ilustra outro tipo de conexão, sem a indicação da tensão de alimentação.

Para que a tensão em cada bobina não se altere, a tensão de alimentação no esquema da figura II deve ser de

Em aquecedores elétricos, é comum utilizar nos seus circuitos um dispositivo eletromecânico ajustável cujo princípio de funcionamento é a dilatação térmica de metais e tem por finalidade interromper a corrente elétrica da resistência de aquecimento em uma temperatura predeterminada. Trata-se de um

Tem-se um relé com 5 terminais, sendo 2 da bobina e 3 dos contatos de uma chave reversível. A bobina é especificada para operar com 12 VDC e 40 mA. Usando um ohmímetro, é possível identificar os terminais da bobina quando a resistência entre eles

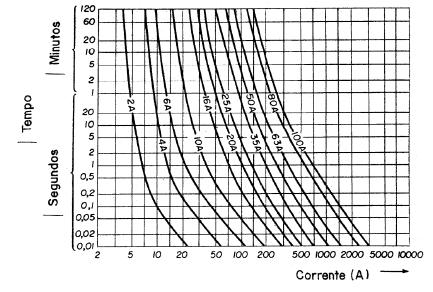

Analise as curvas características de um determinado tipo de fusível mostradas na figura abaixo. Deseja-se que o tempo de atuação do fusível seja de aproximadamente 10 segundos quando a corrente no circuito atingir 50 A. Neste caso, o fusível escolhido deve ter corrente nominal de

Tem-se um amplificador monofônico para sonorização ambiente cuja impedância de saída é de 8 Ω. A alternativa que apresenta uma ligação adequada de alto-falantes para que haja casamento de impedâncias é:

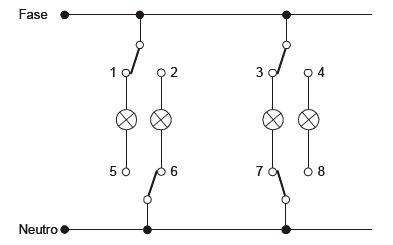

Considere o esquema elétrico abaixo, composto por 4 interruptores paralelos e 4 lâmpadas incandescentes.

Da forma como se encontram os interruptores, a alternativa que apresenta apenas os pontos em que a lâmpada néon de uma chave teste acenderia é:

Caracterize o dispositivo abaixo:

Para fazer um furo com diâmetro aproximado de 8,0 mm tendo disponível apenas brocas especificadas em polegadas, deve-se optar por uma cujo diâmetro é de

Dado:
1" 25,4 mm

Tem-se uma instalação elétrica trifásica com condutor neutro na configuração estrela, sendo a tensão entre cada fase e o neutro igual a 220 V. Nesse caso, a tensão de linha vale

O grau de proteção dos motores elétricos é indicado pelas letras IP seguidas de dois algarismos, sendo que o primeiro algarismo indica a proteção contra
