Em um circuito fechado de televisão (CFTV), a conexão entre um cabo paralelo de impedância 300 Ω e um cabo coaxial de impedância 75 Ω pode ser realizada por meio de

Sobre o funcionamento do circuito, pode-se afirmar que

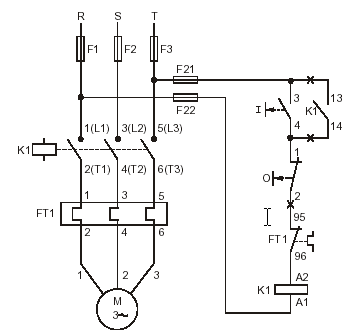

A proteção do circuito é realizada por

Para a construção da figura abaixo utilizando o software do Autocad, um dos comandos a ser utilizado é

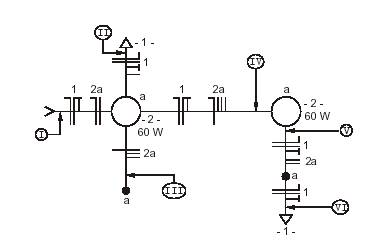

O esquema unifilar abaixo deveria representar uma instalação elétrica composta de dois circuitos, sendo um relativo a duas tomadas de 127 V e outro relativo ao comando de duas lâmpadas de 127 V por meio de dois interruptores paralelos. No entanto, ela contém erros em dois eletrodutos, conforme descrito em:

Havendo a necessidade da indicação em um painel de comando da corrente de linha de um sistema, sendo essa de valor muito elevado, é conveniente a utilização de um

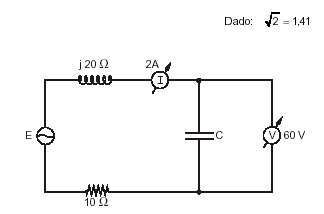

No circuito apresentado abaixo, o amperímetro e o voltímetro medem valores eficazes. A tensão eficaz do gerador vale, aproximadamente,

Num sistema de pára-raios, caso a resistência do eletrodo de terra tenha ultrapassado o limite permitido, podem ser experimentados alguns recursos para contornar o problema, EXCETO:

Um medidor de quilowatt-hora a disco opera na proporção de 1 rotação / 0,002 kW.h. No período do início das 13h ao final das 14h um ferro elétrico de 500 W fica constantemente ligado e do início das 13h ao final das 18h seis lâmpadas de 150 W ficam constantemente ligadas. Nesse caso, no período do início das 13h ao final das 18h o número total de rotações foi de

A carga de uma instalação é de 40 kW e fator de potência 0,8. Nesse caso, para que o fator de potência seja unitário, é necessário um banco de capacitores com potência reativa aproximada de
