Você está revisando um projeto de instalação elétrica em AutoCAD 2025 e precisa indicar, no desenho, o comprimento real de um trecho de eletroduto representado por um segmento inclinado em relação aos eixos principais do desenho. O valor cotado deve corresponder à distância efetiva entre os dois pontos desse trecho, e não às suas projeções horizontal ou vertical. Considerando esse cenário, assinale a alternativa que apresenta o tipo de dimensão que deve ser utilizado para registrar corretamente essa medida no AutoCAD 2025.
Em uma obra de reforma, a equipe precisa reposicionar
alguns pontos de água sem comprometer o funcionamento
geral da instalação. Antes da execução, o encanador consulta o
projeto hidráulico para verificar o percurso das tubulações, os
pontos de controle e as condições previstas para alimentação
dos ambientes. Nesse caso, a consulta ao projeto contribui
principalmente para:
Durante a análise de uma planta hidráulica, o encanador
identifica indicações de diâmetro das tubulações, sentido de
fluxo, registros, válvulas, caixas de controle e pontos de água.
A leitura correta dessas informações contribui para que a
instalação seja executada de modo compatível com o projeto.
Nessa situação, uma conduta tecnicamente adequada consiste
em:
Durante a elaboração do projeto de fabricação de um componente mecânico para um sistema
predial, o engenheiro responsável precisou representar, em uma folha de desenho padrão, tal
componente. Para garantir a correta compreensão do projeto pela equipe de execução, foi adotada uma
escala adequada, cuja principal finalidade, em um desenho técnico mecânico, é:
No Brasil, o sistema de tolerâncias e ajustes é normalizado pela Associação Brasileira de Normas
Técnicas (ABNT), por meio da simbologia padronizada conhecida como sistema ISO. Considerando o
sistema ISO, a tolerância de um furo, no sistema Furo-Base, terá o campo de tolerância e a qualidade de
trabalho, respectivamente, representados por:

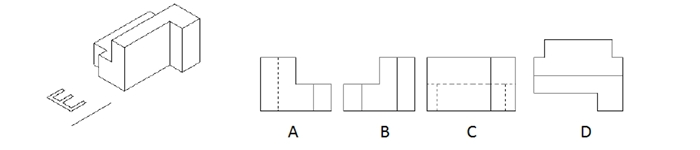

No desenho técnico, são representadas todas as informações sobre uma peça isolada ou um
conjunto de peças, sendo uma das formas de representação a projeção ortogonal. No Brasil, a forma
mais usual de representação é no primeiro diedro, em que a posição relativa das vistas está entre o
observador e o plano. Desse modo, na projeção ortogonal no primeiro diedro, a posição da vista superior
e a da vista lateral direita, respectivamente, ficam:
