A respeito da comunicação visual no contexto arquitetônico, julgue o item a seguir.

Os sinais de trânsito, como o representado na figura a seguir, caracterizam-se por apresentar tipografias simples que podem ser compreendidas rapidamente e reconhecidas em qualquer lugar do mundo, já que são ícones e símbolos que ultrapassam barreiras linguísticas e culturais.

A respeito da comunicação visual no contexto arquitetônico, julgue o item a seguir.

Para que a comunicação visual direcionada ao público infantil seja eficaz, é necessário que os elementos gráfico-visuais das mensagens a serem veiculadas sejam simples e, extremamente claras.

Caso um coletor de radiação solar esteja na mesma altura do reservatório térmico de água, ocorrerá o fenômeno da circulação inversa. Durante o dia, a água circula da parte de cima do coletor para a caixa d’água, levando calor para o reservatório. À noite, o coletor reconduz o calor armazenado para o ambiente por irradiação e convecção. Com isso, a água do coletor, que se torna mais fria e mais pesada, desce pelo coletor, puxando a água quente da parte superior do reservatório, reiniciando o processo de perda térmica. Considerando essas informações, julgue o item subsecutivo.

As placas dos coletores devem ser pintadas com tinta preta fosca para aumentar a absorção térmica

Caso um coletor de radiação solar esteja na mesma altura do reservatório térmico de água, ocorrerá o fenômeno da circulação inversa. Durante o dia, a água circula da parte de cima do coletor para a caixa d’água, levando calor para o reservatório. À noite, o coletor reconduz o calor armazenado para o ambiente por irradiação e convecção. Com isso, a água do coletor, que se torna mais fria e mais pesada, desce pelo coletor, puxando a água quente da parte superior do reservatório, reiniciando o processo de perda térmica. Considerando essas informações, julgue o item subsecutivo.

A instalação de uma válvula de retenção no circuito evita a redução térmica da caixa d’água.

Caso um coletor de radiação solar esteja na mesma altura do reservatório térmico de água, ocorrerá o fenômeno da circulação inversa. Durante o dia, a água circula da parte de cima do coletor para a caixa d’água, levando calor para o reservatório. À noite, o coletor reconduz o calor armazenado para o ambiente por irradiação e convecção. Com isso, a água do coletor, que se torna mais fria e mais pesada, desce pelo coletor, puxando a água quente da parte superior do reservatório, reiniciando o processo de perda térmica. Considerando essas informações, julgue o item subsecutivo.

O circuito hidráulico inverso mantém invariável a temperatura da água na caixa durante todo o período da noite.

Considerando que determinada construção ocupará 90% da área de um dos quadrantes (A, B, C, D) presentes na figura precedente, que o custo de uma construção seja mais alto à medida que o terreno se torne mais acidentado, e que, na planta, as curvas de nível estejam em metro, julgue o item a seguir.

No quesito implantação, uma construção no quadrante C demandará menos movimento de terra, sendo, portanto, mais barata, ao passo que, no quadrante B, o movimento de terra e a construção de arrimos tornarão a construção mais cara.

Uma tabela da NBR 8403/1984 apresenta a classificação de diferentes tipos de linha nos desenhos técnicos como, por exemplo, linha A, contínua larga; linha B, contínua estreita; linha E, tracejada larga; linha F, tracejada estreita. Considerando as informações da referida norma, julgue o próximo item.

De acordo com a norma citada, a linha A deve ser utilizada para arestas visíveis; a B, para linhas de cota; a E, para marcação da posição de cortes; e a F, para limites de vistas ou cortes.

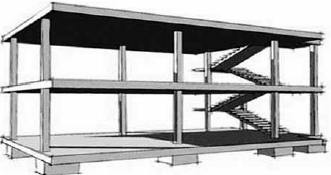

Le Corbusier. Casa Dom-ino, 1914-17. Internet:<coolboom.net>.

O termo inglês sketch significa esboço. O programa Sketch-up produz imagens com três pontos de fuga e é comparado, por sua rapidez, aos croquis do arquiteto. A respeito desse assunto e da imagem apresentada, julgue o seguinte item.

A imagem da casa Dom-ino, de Le Corbusier, mostrada na figura, foi confeccionada com o uso do Sketch-up, no estilo croquis com sketchy edges e dois pontos de fuga.
