A NBR 13133 estabelece as condições exigíveis para a execução de levantamento topográfico destinado a obter: I) conhecimento geral do terreno: relevo, limites, confrontantes, área, localização, amarração e posicionamento; II) informações sobre o terreno destinadas a estudos preliminares de projetos; III) informações sobre o terreno destinadas a anteprojetos ou projetos básicos; IV) informações sobre o terreno destinadas a projetos executivos.

De acordo com esta norma avalie as convenções topográficas:

Assinale a alternativa que representa CORRETAMENTE a referência destas ilustrações:

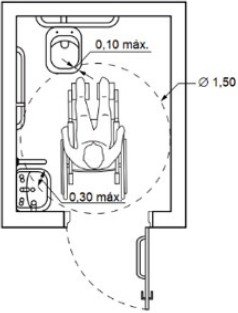

A NBR 9050:2020 é a norma intitulada como Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos. Análise a imagem a seguir:

Avalie as afirmativas colocando um V quando for verdadeira e F quando for falsa:

( ) A porta deste sanitário possui um sentido de giro para a esquerda.

( ) A cota denominada de diâmetro 1,50 representa área de manobra com rotação de 180º.

( ) A bacia deve ter entre 0,63 m e 0,78 m do piso acabado, que pode ser corrigida através da tampa do vaso sanitário.

( ) A indicação de acessibilidade nas edificações, no mobiliário, nos espaços e nos equipamentos urbanos deve ser feita por meio do símbolo internacional de acesso – SIA.

A alternativa que apresenta de forma CORRETA a classificação das afirmações é:

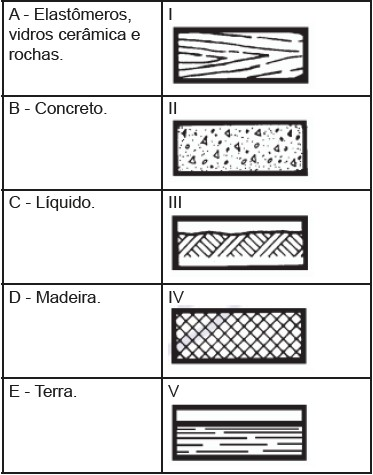

A NBR 12298 fixa as condições exigíveis para representação de áreas de corte em desenho técnico. As hachuras que são linhas ou figuras que tem por objetivo representar tipos de materiais em áreas de corte em desenho técnico.

Correlacione as hachuras utilizadas para representar cada tipo de material e assinale a alternativa que apresenta a ordem CORRETA.

De acordo com a NBR 6492 que tem por objetivo fixar as condições exigíveis para representação gráfica de projetos de arquitetura, visando à sua boa compreensão.

Avalie as afirmativas colocando um V quando for verdadeira e F quando for falsa:

( ) Fachada é a representação gráfica de planos externos da edificação. Os cortes transversais e longitudinais podem ser marcados nas fachadas.

( ) Elevações é a relação dimensional entre a representação de um objeto no desenho e suas dimensões reais.

( ) Os desenhos devem ser executados em papéis transparentes ou opacos, de resistência e durabilidade apropriadas. A escolha do tipo de papel deve ser feita em função dos objetivos, do tipo do projeto e das facilidades de reprodução, a saber: papel transparente e papel opaco.

( ) Sendo necessário o dobramento de folhas das cópias de desenho, o formato final deve ser o A4.

( ) Anteprojeto Definição do partido arquitetônico e dos elementos construtivos, considerando os projetos complementares (estrutura, instalações, etc.). Nesta etapa, o projeto deve receber aprovação final do cliente e dos órgãos oficiais envolvidos e possibilitar a contratação da obra.

A alternativa que apresenta de forma CORRETA a classificação das afirmações é:

“O ângulo é uma região delimitada por duas semirretas. Para medi-lo, há duas possíveis unidades: grau ou radiano. De acordo com a sua medida, ele pode ser classificado em agudo, reto, obtuso ou raso.”

Avalie o desenho a seguir e indique a suas classificações respectivamente.

O AutoCAD da empresa AutoDesk é muito similar aos demais programas de modelagem gráfica presentes hoje no mercado. Sendo um dos primeiros programas comerciais de grande abrangência desde sua criação, ele se tornou um padrão para a elaboração de uma interface gráfica para o usuário. O comando TRIM tem a seguinte função:

A NBR 8196 estabelece as condições para realização de desenhos em escala. A escala pode ser de redução, real ou ampliação.

A escala 1:50 é muito utilizada na arquitetura para plantas baixas, cortes e fachadas onde 1 metro corresponde a qual medida?

Ao se iniciar um desenho, este passa por quatro fases de elaboração: esboço, croqui, desenho preliminar e desenho definitivo.

Faça a correlação entre as colunas a seguir:

Assinale a alternativa que contempla a resposta CORRETA para a associação.

De acordo com a NBR 13142 - Desenho técnico - Dobramento de cópia, o formato final do dobramento de cópias de desenhos formatos A0, A1, A2 e A3 deve ser o formato A4. As dimensões do formato A4 devem ser conforme a NBR10068, que são respectivamente:

Qual é o resultado de 4,31 + 9,09?
